我們檢測系統的完整框架，整機主要由整體框架結構、內部主機、光源控制器、Plc控制系統、伺服電機、旋轉載體、相機支架、圖像采集裝置和顯示屏組成。下面，我們來了解一下自動電子光學視覺檢測機器有哪些配置？軟件功能有哪些？

　　一、機器配置

　　1、整體框架結構為內部相關裝置提供支撐和保護。

　　2、內部主機主要進行圖像處理軟件系統。

　　3、光源控制器主要控制被檢測對象的照明。

　　4、Plc控制系統控制伺服電機的啟動或停止動作和旋轉動作，并記錄攝像機的動作，如觸發和抽吸位置。

　　5、伺服電機安裝在旋轉載體下，以可調的速度控制載體的運動。

　　6、旋轉載體是將進給物體從玻璃板上的振動給料機攜帶到特定位置，準備好成像采集，然后轉移到上位軟件系統中進行處理，處理效果好或差。

　　7、攝像機支架用于支持特定位置的攝像機。

　　8、圖像采集裝置由攝像機和鏡頭組成。

　　9、圖像處理軟件系統根據特定的軟件設置對圖像質量進行評價。

　　10、顯示屏幕顯示圖像處理程序和檢測結果的操作界面。

　　1.1、喂料結構

　　我們使用振動饋線使物體做好準備，并保持下一個動作的一致性。然后將它們帶到旋轉玻璃板上，并達到圖像處理的特定位置。

　　1.2旋轉式運輸機

　　旋轉載體也稱為玻璃轉盤.當被檢測的物體通過振動給料機傳送到旋轉板時，它們將被不同位置的特定攝像機拍攝下來。然后將采集到的成像數據傳輸?shù)缴衔粰C(jī)軟件系統中，并對結果進行處理和評價，并將結果轉移到下位Plc控制系統，該系統將通過噴嘴進行分選操作，以潛入好的或負的物體。

　　1.3下行控制系統

　　圖1-3顯示了下位控制系統，包括Plc控制器、伺服電機驅動、主機、電源、伺服電機等。

　　在工作過程中，通過上端控制接口的具體操作，將動作傳遞給下位控制系統，整個下行控制系統可以調節轉臺的運動(前向旋轉、反向旋轉、變速)。同時，攝像機由光電傳感器觸發。觸發信號被發送到plc。根據目標攜帶到不同攝像機位置所需的時間，確定不同攝像機的觸發時間。

　　以上是對我國光學分揀機結構的簡要介紹。

　　二、軟件功能

　　1、目前，我們的光學分揀機可實現以下檢測：

　　2、圓尺寸測量(內徑、外徑、天平、厚度)；

　　3、線對線距離(適用于測量規則矩形的長度、高度、寬度、步長和步長)；

　　4、點到點的距離(適用于測量點的大小，點到點的大小)；

　　5、面積測量(適合于測量零件的特定面積，判斷好壞)；

　　6、螺釘檢測(適用于測量外徑、斜螺紋、齒數和距離)；

　　7、定位(適用于檢測零件的相對位置關系)；

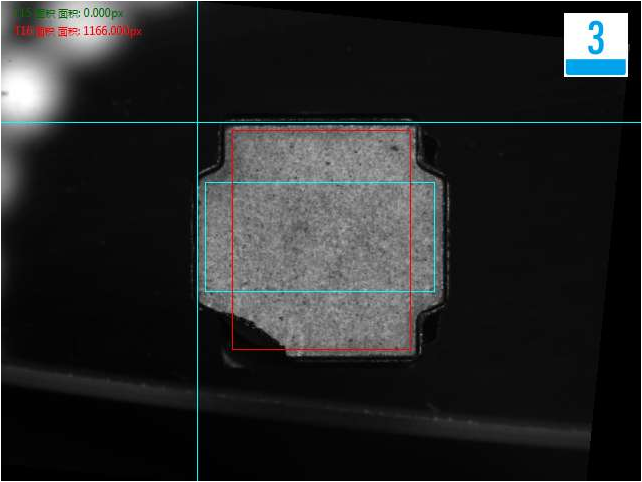

　　8、缺陷檢驗(適用于表面缺陷、劃痕和痕跡)；

　　9、比較功能(根據良好的部件設置模板以匹配檢測部件的質量)：

　　10、OCR識別(適合不同字符識別)；

　　11、角度測量(適合于邊緣之間的適當角度)；

　　12、模板匹配(適合使用所建立的模板搜索同一部分圖像并輸出數量和位置)；

　　13、內外邊緣檢測(區分零件的內外邊緣)；

　　14、塊定位(定位固定截面和測量尺寸)：

　　15、功能組合(上述功能可以組合，實現多種檢測和測量任務)。

　　以上都是我們光學分揀機的功能。利用上述軟件系統可以實現一些功能。包括尺寸測量(圓內外徑、圓長/寬、臺階高、臺階寬)、螺桿內外尺寸測量、齒輪/齒輪頭/圓螺紋/根測量、毛刺檢測、表面灰塵檢測、產品完成檢測(邊緣破碎、零件缺失)、表面劃痕檢測、字符識別、字符檢測等。

　　通過我們的檢測軟件系統，結合這些功能，我們的光學分光機可以實現更多的圖像處理、檢測、測量和識別功能。
