視覺檢測相機（當然還有智能相機）不再需要特殊的圖像采集卡來進行圖像傳輸。這些接口卡通常不用于圖像傳輸，而是用于圖像數據的機載預處理。因此，這些經典的附加圖像采集卡功能已移入這些不再需要圖像采集卡的相機類型。

　　這樣，可以在將原始圖像傳輸?shù)絇C系統之前對其進行優化，而不會增加機器視覺系統的處理器負載。查找表可以重新映射亮度強度，光梯度校正可以使圖像全局均勻化，自動白平衡可以補償相機的色溫，甚至可以通過插值從圖像中去除缺陷像素。

　　下面說明一些重要的功能。

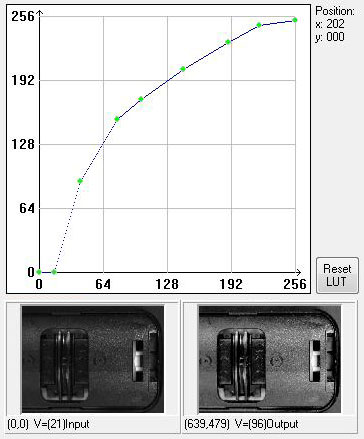

　　查找表（LUT）

　　借助于LUT，可以將每個單獨像素的亮度信息轉換為新值。為此，您可以創建并編寫一個表，該表定義哪種灰色陰影（對于8位單色相機，從0到255）接收哪個目標值。

具有LUT校正的圖像

　　圖像中的深灰色調被推到更亮的水平

具有LUT校正的圖像

　　在查找表（LUT）的幫助下反轉灰色調

　　借助于LUT，可以將每個單獨像素的亮度信息轉換為新值。為此，您可以創建并編寫一個表，該表定義哪種灰色陰影（對于8位單色相機，從0到255）接收哪個目標值。

　　陰影校正

　　在許多情況下，可以在相機圖像中向邊緣觀察到連續的亮度降低。

　　造成這種情況的典型原因是：

　　1、相機光學元件的漸暈效果

　　2、太少或與設計有關的不均勻照明，無法均勻地照亮整個圖片。

　　3、CCD傳感器上的微透鏡所產生的陰影效果比照相機的鏡頭卡口（C卡口/ F卡口）大。傳感器邊緣像素上的微透鏡也會由于入射光以一定角度而導致漸暈，結果是明顯的陰影。

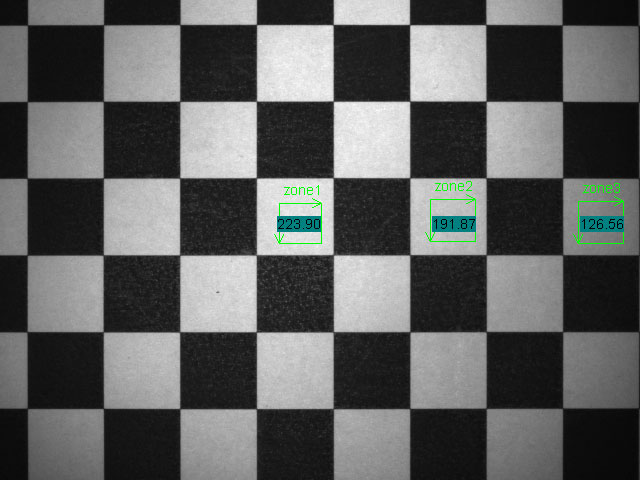

實時圖像帶有輕微衰減

　　環形照明太小會導致強烈的光衰減。明亮的表面具有40％的亮度差。

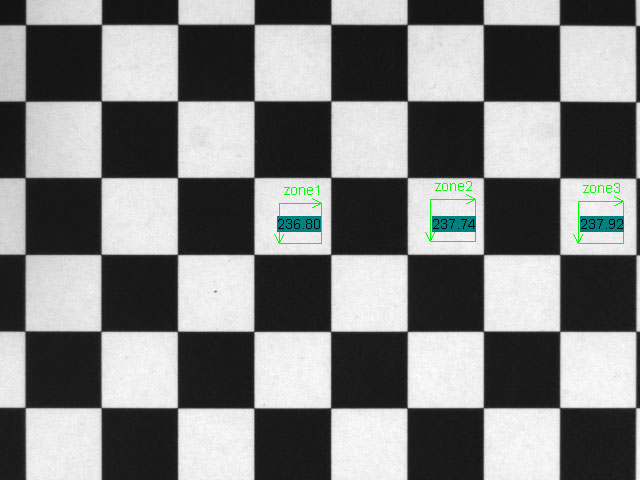

帶陰影校正

　　陰影校正應用于圖像，灰色現在看起來很均勻，3個盒子中幾乎無法測量的亮度波動。

　　CCD傳感器上的微透鏡所產生的陰影效果比照相機的鏡頭卡口（C卡口/ F卡口）大。傳感器邊緣像素上的微透鏡也會由于入射光以一定角度而導致漸暈。結果是明顯的陰影。

　　像素錯誤校正

　　即使在現代CCD的情況下，尤其是在CMOS傳感器的情況下，單個像素也可能有缺陷，或者與使用相同曝光的相鄰像素相比顯得更亮或更暗。較令人困擾的缺陷像素是由于半導體上的絕緣不足或缺陷而額外充電的像素，并且由于過多的自由電荷載流子而破壞了實際的圖像信息。這些像素錯誤在圖像中顯示為非常亮的點。如果存在幾種此類像素錯誤，則圖像看起來像“星空”。對于1-CCD彩色攝像機，由于拜耳馬賽克，這些亮點甚至在信號處理后甚至?xí)@示為彩色。

　　可以通過對相鄰像素進行插值來進行適當?shù)男?zhǔn)，從而消除具有較低或高輸出特性的像素。這通常是由制造商在出廠前完成的。但是，這些影響通常在傳感器一定老化后或在特殊環境條件下出現。使用高質量攝像機時，用戶可以隨時執行平衡，以補償這些故障像素。

　RGB轉換

　　工業彩色攝像機可以以不同的顏色格式傳輸其數據。然而，在單芯片彩色相機上生成的實際彩色圖像實際上是帶有拜耳馬賽克的灰度圖像。在傳感器上的典型像素排列中，只有紅色，綠色或藍色的光穿過各個像素上的濾色器。這將導致光柵化的灰度圖像?；疑幱暗牧炼葘?duì)應于相應的顏色強度。通過考慮各個相鄰像素，可以為所有像素獲取并計算丟失的R / G / B值。許多彩色攝像機可以通過FPGA直接轉換顏色（從Bayer到RGB轉換）。

原始拜耳圖像

　　單芯片顏色傳感器上的RGB顏色鑲嵌可自然地生成灰度圖像，其中R / G / B像素的亮度不同。圖片被光柵化。對于該圖案，可以計算顏色信息。

計算的RGB圖像

　　從Bayer原始圖像計算出的彩色圖像包含RGB信息，但由于傳感器上的物理拜耳圖案以及對象邊緣的插值不正確而導致細節分辨率下降。

　　該圖像通常也可以作為原始拜耳8位灰度圖像而不是數字24位RGB彩色圖像進行傳輸。但是，顏色轉換須在抓幀器上或通過PC軟件進行。后續轉換的優點是可以傳輸更高的幀速率，因?yàn)閮H須傳輸8位單色而不傳輸24位顏色信息。如果轉換已經在相機中完成，則不需要PC的圖像采集卡或CPU負載。
