視覺檢測設備用于許多行業,尤其是在包裝和醫療行業中的加工和制造領域,并且還具有許多的用途。視覺檢測設備在包裝檢測中的應用描述如下,在包裝加工中,產品認證一直是許多公司的共同目標。然后,除了改善包裝之外,還須對交付進行更全方面和詳細的檢測。下面,盈泰德科技詳細介紹一下包裝檢測中的視覺檢測設備應用。
視覺檢測設備執行自動化的技術測試,并且攝像機安裝在受檢的鋼制部件上。當要檢測的包裝到達檢測設備器時,相機會自動拍照并由機器收集圖像。此外,它還可以分析計算機掃描的圖像以確定空格字符是否合適,并基于外部警報系統或監視器。提醒客戶空格字符有問題。
當檢測到新包裝時,相機將安裝在測試區域的另一側。相機將捕獲銷的手掌末端的橫截面。
3)。檢測時間:> 18個/秒;
4)。視場尺寸:13 x 7毫米;
5)檢驗方法:該計劃是針對所有檢驗機器和設備以及帶有一個檢驗設備的自動裝配線的設計計劃而設計的,并拍攝檢驗鋼的頂部和底部。該組件根據設備提醒的順序,根據相位傳感器開始拍攝。這樣可以區分組件的優缺點,如果發生警報,則立即將其關閉以解決有缺陷的包裝產品。
6)。檢測內容:
7)。檢測成功率:
假陽性率<0.01%
視覺檢測設備
視覺檢測設備視覺系統精度分析
該視覺系統采用了COGNEXISM 1403-1030百萬攝像機(像素數640 x 480)攝像機,這清楚表明系統可以達到的精度指標值<0.025MM。
根據整體檢測目標,設備視覺系統可分為三種類型:尺寸檢測,合格產品檢測和表面檢測。有多種方法可以測量整個目標的準確性。該檢測視覺系統歸類為表面檢測,因為它基于根據檢測包裝表面的空間特性計算包裝的適用性的基礎。
該圖像處理軟件使用康耐視獨特的圖像處理工具和亞像素優化算法,可實現1/20至1/4像素的精確測量精度。即,該系統可以實現的檢測尺寸公差為0.023mm至0.02mm。當然,系統的檢測結果也受到其他因素的影響,準確性較低。這是由于系統精度問題。由于視覺系統是非常精確的系統,須在裝配車間中使用,因此有很多因素會影響系統并對檢測結果產生不利影響。在開發和設計系統時,有必要運行一個嚴格的系統,該系統可以進行反復測試,以減少影響因素,并確保測試結果充分反包裝的特定條件。
視覺檢測設備的配置

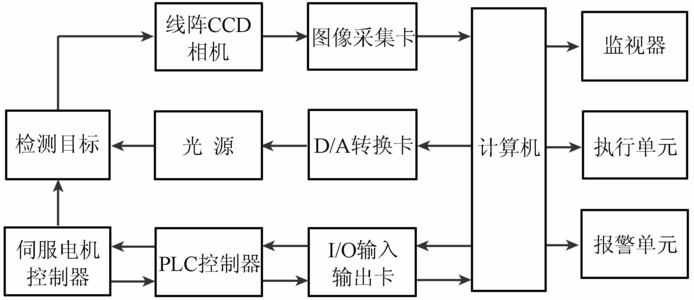

該系統由一個光源,一個相位傳感器,一個廣角鏡頭,一個康耐視相機,一個微型計算機,一個警報和清除設備等組成。
在檢測的情況下,當相位傳感器檢測到認知成分時,對于這三個IC中的每一個,一個光電開關將產生一個打開的數據信號,將打開COGNEX相機拍照,檢測程序流程為根據檢測樣本啟動。獲得結果。數據信息識別的結果是將數據信號輸出到控制面板并進行操作。此外,微型計算機的客戶顯示信息頁面是使用康耐視專有的手機軟件IS-EXPLORE開發和設計的,可幫助客戶根據需要查詢測試結果。
該系統的包裝裝配線簡單,具有多種打開方式,新的輸出/輸入,快速的響應時間,較高的檢測精度,并且不會對包裝生產線產生不利影響。該系統實用且實際操作非常簡單(新包裝產品只需要簡單的框架訓練即可)空格字符就可以了。
以上是機器視覺檢測設備在包裝行業中的應用,盈泰德科技致力于為自動化行業提供完整的機器視覺設備解決方案。立足于深圳,面向中國大陸龐大的制造業市場,通過整合各方資源,將先進的機器視覺算法研究成果轉化為自動化領域?qū)嶋H的應用方案,并且不斷豐富與完善,如果您在包裝檢測這方面有需求,您可以直接來問我們。
