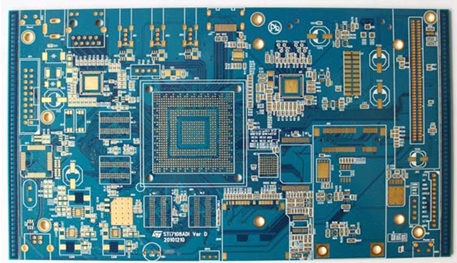

在現代電子產品世界中,PCB(印刷電路板)是組成電子產品的重要環節,很難想象在一臺電子設備中有不采用PCB板的,所以PCB板的質量如何將對電子產品能否長期正常可靠工作帶來非常大的影響。提高 PCB的質量是電子產品制造廠商應引起足夠重視的重要課題。所以盈泰德科技推出了pcb表面工藝缺陷檢測系統檢測PCB板缺陷,可以大大提高PCB板的質量。
優良的焊膏印刷工藝實施可以引發電子線路的連接問題,為了能夠有效地解決這一問題,許多篩網印刷設備制造廠商采用了pcb表面工藝缺陷檢測系統,下面盈泰德予以簡單的介紹。
工業攝像機定位和pcb表面工藝缺陷檢測
在一般常規的在線pcb表面工藝缺陷檢測應用中,工業攝像機被安置在電路板的上方,用以獲取印刷位置的圖像,并且能夠?qū)⒂嘘P(guān)的圖像發送到視覺檢測設備的處理系統中去。在那里,pcb表面工藝缺陷檢測圖像分析軟件將對所獲取的圖像與存貯于設備存儲器中相同位置的參考圖像進行對比。這樣,系統可以確認所施加的焊膏是多了還是少了。同樣,系統也可以揭示出在焊盤上的焊膏位置是否對準了,它可以發現在兩個焊盤之間是否有多余的焊膏形成象橋梁樣的連接現象?這個問題也就是許多印刷電路板制造廠商所俗稱的“橋接”現象。
檢測印刷模板隙縫的工作是在一個相同的形式之中。當多余的焊膏被堆積在印刷模板的表面上的時候,pcb表面工藝缺陷檢測系統可以被用來檢測隙縫處是否被焊膏所堵塞,或者是否產生了拖尾現象。在發現了缺陷以后,設備可以馬上自動要求對下面的篩網進行清洗系列操作,或者警示操作者有問題存在需要進行修復。對印刷模板的檢測也能夠提供用戶有關印刷質量和一致性方面的非常有用的數據。
在線視覺系統的一個關鍵功能是能夠?qū)哂懈叻瓷湫缘腜CB電路板和焊盤表面實施檢測,以及在不均勻的光環境下或者在干燥的焊膏結構造成差異的條件下進行檢測。舉例來說,HASL電路板一般會呈現出不均勻平坦的、表面輪廓易變和具有反射能力的特點。要獲取較高質量的圖像,合適的照明也扮演著一個非常重要的角色。光線須能夠“瞄準”電路板的基準和焊盤,轉而使其它的不易察覺的特征變?yōu)榍宄勺R(shí)別的形狀。這樣下一步可以使用pcb表面工藝缺陷檢測系統,以充分發揮出它們的潛在能力。
在一些特定的場合,pcb表面工藝缺陷檢測系統能夠用來檢測焊盤上焊膏的高度或者體積的大小,有時可能僅采用離線的pcb表面工藝缺陷檢測系統來做這些事情。采用該程序意味著在給定的印刷模板中形成一個相應的堆積度,以確認在相同的焊盤上焊膏的體積是否缺失。
盈泰德科技在機器視覺檢測方面有多年的生產制造經驗,如果您在PCB板缺陷檢測系統及設備方面有需求,可以直接來問我們。
