在紡織印染行業中，布匹表面色差的測量和評價常用離線抽樣方式，通過彩色線陣CCD工業相機實時采集布匹表面圖像信號，在計算機中完成布匹顏色與標準色樣比對，實現色差的在線量化檢測。這種檢測技術作為一種快速、實時、準確采集與信息的處理，已逐漸成為國民經濟信息化、增強競爭力不可缺少的技術工具和手段。布匹在現代生產流水線上，需要判別出布匹的顏色是否合格、布匹上是否有雜質及雜質的數量。由于生產線運行速度較快，要求雜質分辨直徑較小，用人工難以做到實時檢測，事后抽樣檢測效率低下，且抽檢后的產品仍然有存在瑕疵的可能。計算機的自動化，正好適合于快速實時地檢測。布匹生產在線檢測系統正是基于機器視覺的技術，快速高效的檢測出布匹的顏色和存在的雜質。

色差在線視覺檢測原理

布匹由變頻器控制傳送系統傳送。在布匹上方沿幅寬方向平行放置一個高強度線性光源，照亮布匹表面，線陣CCD橫向置于布匹上方，采用工業鏡頭完成布匹的二維掃描。布匹連續傳送，線陣CCD相機將連續采集到的布匹表面圖像數據傳輸至計算機，在計算機中應用色差公式完成色差的計算與評價。

視覺檢測系統由光源模塊、線陣CCD成像模塊及計算機色差計算模塊組成。

一、圖像采集

通過光學系統，由相機采集圖像，圖像轉換成數字格式式并傳入計算機存儲器。

二、圖像處理

處理器運用不同的算法來處理對決策有重要影響的圖像要素，如對圖像進行顏色辨識,面積、長度測量，圖像增強，邊緣銳化，降噪等處理。

三、特性提取

處理器識別并量化圖像的關鍵特性，例如布匹的顏色和雜質的形狀等等。然后這些數據傳送到控制程序。

四、判決和控制

處理器的控制程序根據收到的數據做出結論。例如：這些數據包括雜質的直徑是否在要求規格之內或者布匹的顏色是否合格。

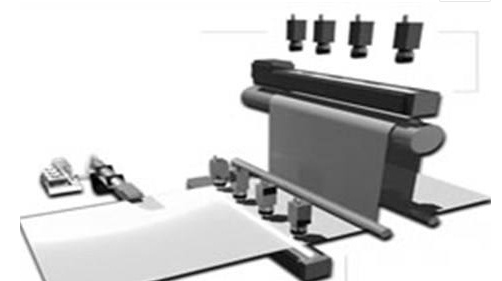

視覺系統一般包括：光源、光學系統、相機、圖像處理單元、圖像分析處理軟件、監視器、通訊/輸入輸出單元等。布匹檢測的機器視覺系統的組成如下圖所示。視覺系統的輸出是經過運算處理之后的檢測結果——各種雜質的數量。計算機系統實時獲得檢測結果后,指揮運動系統或輸入輸出系統執行相應的控制動作。

Color檢測

一般而言，從彩色CCD相機中獲取的圖像都是RGB圖像。也就是說每一個像素都由紅(R)綠(G)籃(B)三個成分組成，來表示RGB色彩空間中的一個點。問題在于這些色差不同于人眼的感覺。即使很小的噪聲也會改變顏色空間中的位置。所以無論我們人眼感覺有多么的近似，在顏色空間中也不盡相同。基于上述原因，我們需要將RGB像素轉換成為另一種顏色空間CIELAB。目的就是使我們人眼的感覺盡可能的與顏色空間中的色差相近。

Blob檢測

根據上面得到的處理圖像，根據需求，在純色背景下檢測雜質色斑，并且要計算出色斑的面積,以確定是否在檢測范圍之內。因此圖像處理軟件要具有分離目標，檢測目標，并且計算出其面積的功能。

Blob分析(Blob Analysis)是對圖像中相同像素的連通域進行分析，該連通域稱為Blob。經二值化(Binary Thresholding)處理后的圖像中色斑可認為是blob。Blob分析工具可以從背景中分離出目標，并可計算出目標的數量、位置、形狀、方向和大小，還可以提供相關斑點間的拓撲結構。在處理過程中不是采用單個的像素逐一分析，而是對圖形的行進行操作。圖像的每一行都用游程長度編碼(RLE)來表示相鄰的目標范圍。這種算法與基于象素的算法相比，大大提高處理速度。

布匹視覺系統涉及到光學和圖像處理算法，本身就是高度專業化的產品，尤其在整個識別控制系統中，還要與運動控制系統配合完成后續操作。在本項目的視覺系統中提取識別對象顏色特征值，然后采用模式識別的方法，識別出不合格區域然后使用斑點分析判斷是否為雜質。同時提到了整個系統中各個部件的選擇和用戶界面的設計。

總之，應用機器視覺系統能夠大幅降低檢驗成本，提高產品質量，加快生產速度和效率。對于現代化企業來說，意識到技術發展的趨勢并首先付諸實施者無疑將走在競爭的前列。
