工軸承內環外環凹槽表面缺陷檢測

一、滾動軸承表面缺陷

軸承常見的表面缺陷有一下幾種：

1，麻點

零件表面呈分散或群集狀的細小坑點,呈黑色針孔狀凹坑,有一定深度,個別存在或密集分布。形成原因為金屬表面疲勞,在滾動接觸應力的循環作用下,金屬亞表面形成微觀裂紋,并逐漸發展成凹坑狀。

2,擦傷

零件表面因滑動摩擦而產生的金屬遷移現象。其形態特征為沿軸承零件的滑動方向,并具有一定的長度和深度的表面機械性損傷,這種缺陷多發生在軸承零件的工作面。形成原因為軸承游隙過小潤滑不良及潤滑脂中含有雜質軸向預負荷過大。

3，裂損

軸承零件金屬的連續性遭到破壞而產生的損傷。呈現線狀,方向不定有一定的長度和深度有時肉眼不可見,磁化后有聚粉現象。

二，軸承表面缺陷識別的難點分析

軸承表面缺陷形態各異,有些缺陷形態差別很大,很難找出這類缺陷的共同特點,造成識別上的困難。有些缺陷目標的空間分布范圍由單一連通的空間區域組成,而有些缺陷目標則可能由多個子區域組成。有些缺陷目標具有相當大的形狀任意性和復雜性,并且不同類別的缺陷形狀有可能相當接近,從而使目標和特征之間失去一一對應關系。有些非缺陷,如油印與缺陷非常相似,可能被誤認成缺陷。



1. 滾動軸承內圈缺陷檢測的的 CCD 成像系統設計

為了能利用 CCD 面陣攝像機對軸承外圈表面成像 ,需要用機械設備支撐軸承軸部 , 使其能轉動。用面陣 CCD 攝像頭垂直于軸承外圈面(軸承的法線方向), 光源對著軸承外圈面。

內圈檢測圖像采集方案

2. 滾動軸承外圈缺陷的 CCD 成像系統設計

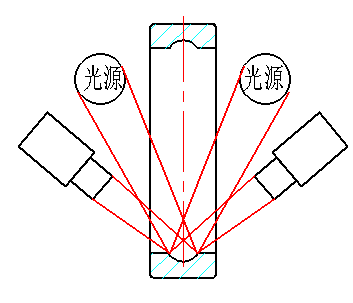

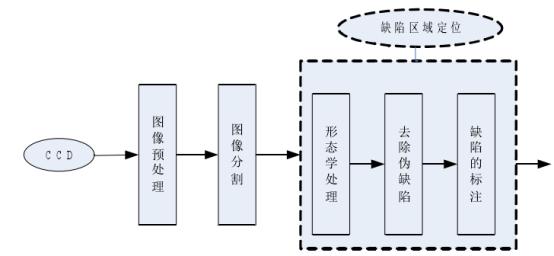

CCD 攝像機配合光源對軸承外圈滾道面進行了圖像采集，如果金屬表面存在缺陷，其形態、大小、程度會反映在圖像上，通過專門的圖像檢測軟件，發現缺陷并對其進行分類。相機和光源的布置如下圖所示，相機光源布置在軸承外圈兩側，來防止出現一側遮擋現象。

3. 缺陷圖像處理

4.對比度增強

在圖像采集過程中,如果亮度不足或者亮度太大,采集到的圖像灰度可能會局限在一個很小的范圍內,沒有灰度層次感。為了在圖像預處理過程中,不丟失圖像中蘊含的信息,采用將原圖像的灰度分布范圍線性變換變換到[0,255],將有效地增強圖像的對比度。

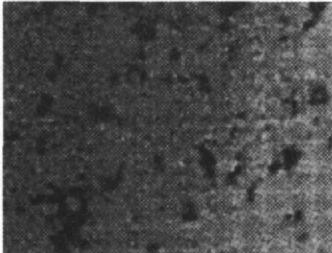

麻點圖像

平行光從外圈的切線方向照射 圖像中的剝離處由于受麻點小凹坑的影響會出現灰度值很低的區域和相鄰的 灰度值偏高的區域。在油跡處 , 灰度值較其他地方低 , 但由于本身性質決定其灰度較均勻. 利用這一明顯的特征對比 , 利用圖像處理的方法區分出軸承表面麻點和油漬 , 進而判斷出麻點的位置以及剝離的個數 。

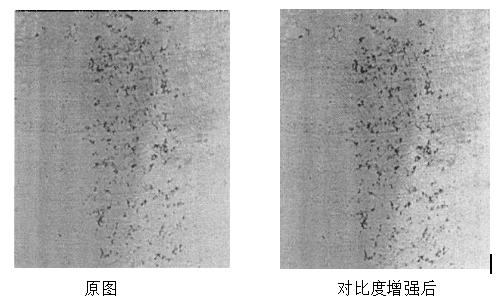

麻點缺陷原圖像的灰度值大多集中在一定范圍內,這是由于圖像采集時光線和拍攝角度引起的灰度分布不均勻,造成對比度稍差。采用灰度線性變換方法增強對比度后背景和缺陷目標反差增大,使圖像細節清晰

5.擦傷

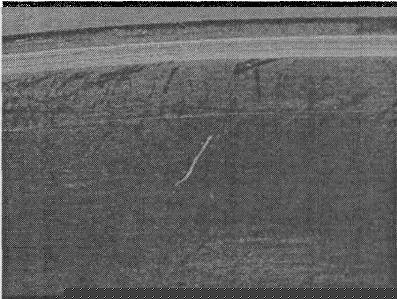

零件表面因滑動摩擦而產生的金屬遷移現象。其形態特征為沿軸承零件的滑動方向,并具有一定的長度和深度的表面機械性損傷,這種缺陷多發生在軸承零件的工作面。形成原因為軸承游隙過小潤滑不良及潤滑脂中含有雜質軸向預負荷過大。

三，硬件選型

1，相機選型

本文 CCD 攝像機用于鐵路貨車滾動軸承內圈滾道面的缺陷檢測，對其具體要求主要有：

（1）使用環境為工廠車間，抗干擾能力要強；

（2）對于拍攝的缺陷圖像，為了便于進一步做圖像處理和識別，像數一定要能夠保證圖像足夠清晰；

（3）由于只對缺陷做采集，無需彩色視圖，較彩色相機，采集速度快是黑白相機的顯著優勢；

（4）軸承在拍攝過程中處于運動旋轉中，這就要求相機有較高靈敏度以及可以連續采集且序列保存；

（5）在綜合考慮 CCD 自身指標后，還需進一步考慮經濟因素以及主機接口問題。

性能指標	性能指標
相機類型	面陣相機
分辨率	1024х768
幀速率	30fps
同步方式	外觸發或連續采集
傳感器光學尺寸	1/3’’
傳感器類型	逐行掃描CCD

2，鏡頭選型

性能指標	性能指標
焦距	8mm
圖像尺寸	8.8х6.6（?11）
光圈工作范圍	F1.4—F16C
光圈控制	手動
視角	水平56.3°

3，光源選型

選擇的光源是LED 高角度條形光，顏色為白色，耗電量為24V/4.2W，發光面積為100mm×80mm，厚為8mm。

4，精度分析

根據軸承特性，視覺系統圖像采集的實際視野大小，寬度方向為10mm左右（軸承實際寬度為7mm左右），長度方向為14本實驗采用1024х768面陣相機，長度方向能夠達到的最大分辨率為1024像素，寬度方向能夠達到的最大分辨率為768個像素。

相機像素精度=單方向視野范圍大小/相機單方向分辨率

系統的相機寬度方向的像素精度為10mm/768pix = 0.013mm/pix，長度方向的像素精度為14mm/1048pix = 0.0136mm/pix即每個像素的寬度為0.013mm，長度為0.0136mm。我們規定缺陷直徑方向上最少有5個像素，所以能夠檢測到寬度位0.065，長度為0.068mm的缺陷。

采用1920×1200的相機，能檢測長度為0.036，寬度為0.041mm的缺陷。

5. 處理后的結果

經過對比度增強、同態濾波和直方圖均衡化等圖像處理識別出麻點和劃痕缺陷，結果如下圖。

????????

麻點檢測結果

?????????

劃痕檢測結果
