一、檢測內容及要求檢測內容： 產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢	備注
1	尺寸	背光檢測	可檢
2	倒角有無	正光檢測	可檢
3
4
5	盲孔直徑		不可檢	景深太大

注明：以上檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
樣品圖：

二、設備組成及主要機構設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	盈泰德視覺檢測	1套
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	4套
5	相機調節模組	?盈泰德定制	4套
6	工業鏡頭	FA高清光學工業鏡頭	2套
7	工業鏡頭	定焦遠心工業鏡頭	2套
8	光源	定制光學自適應光源	4套
9	檢測平臺	專業光學玻璃載臺	1套
10	伺服電機	松下·PANASONIC	1套
11	控制系統	盈泰德定制	1套
12	PLC運動協作	松下·PANASONIC	1套

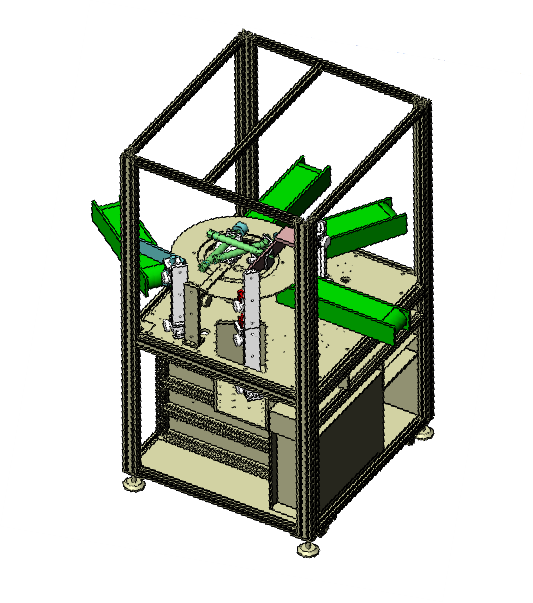

設備外觀3D立體圖
三、樣件測試圖片:

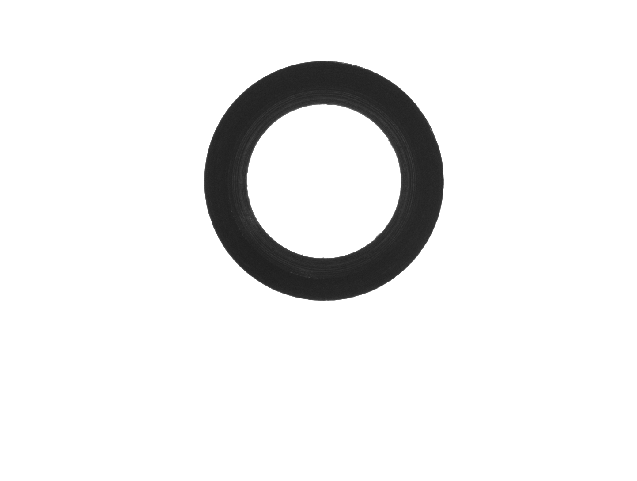

1.底部正光檢測原圖：

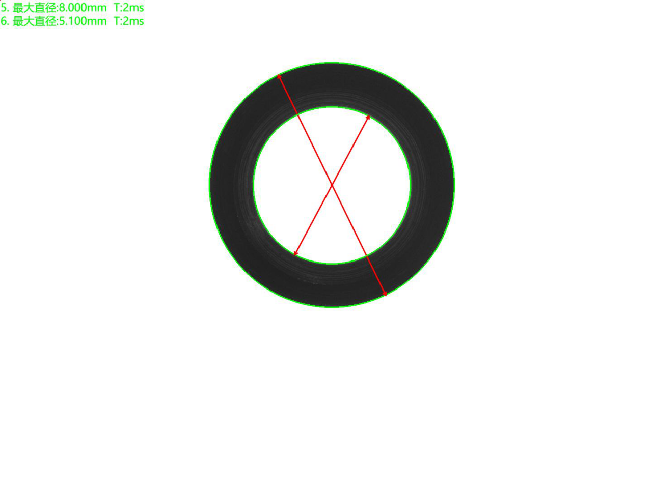

2.底部正光檢測良品分析圖：OK

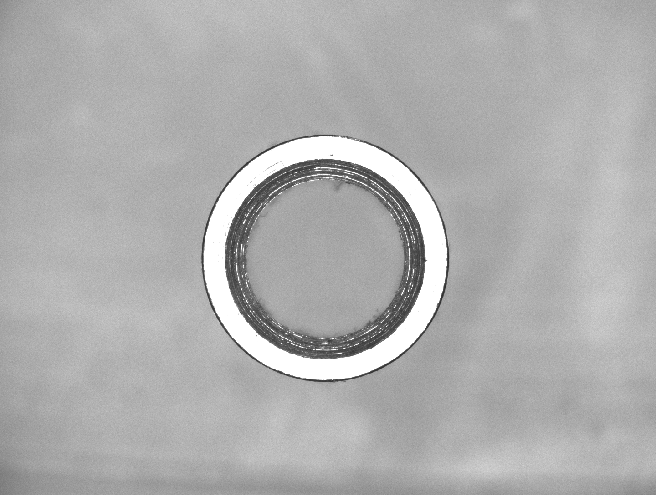

3.頂部背光檢測原圖：

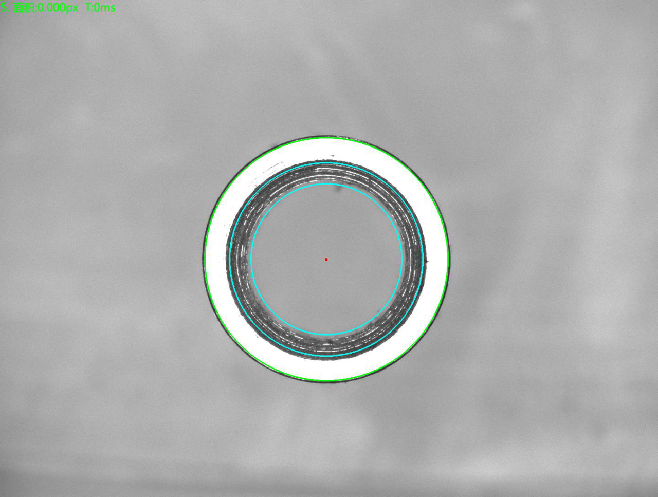

4.頂部背光檢測良品分析圖：OK

5.頂部正光檢測不良品分析圖：NG 特征：盲孔直徑 狀態：不可檢

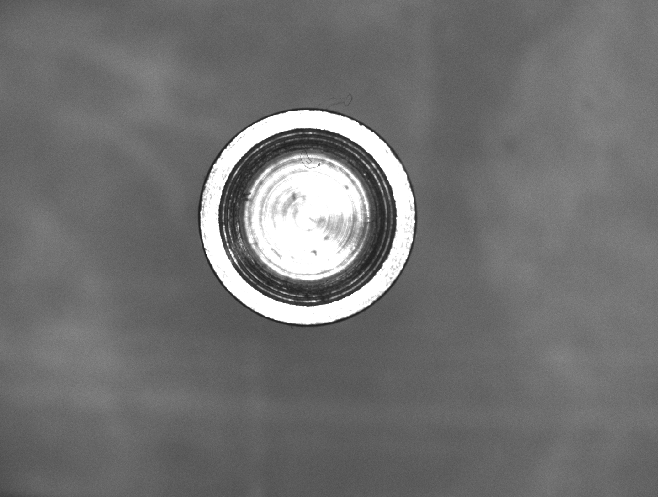

6.頂部正光檢測原圖：
7.頂部正光檢測良品分析圖：OK

8.側面背光檢測原圖：

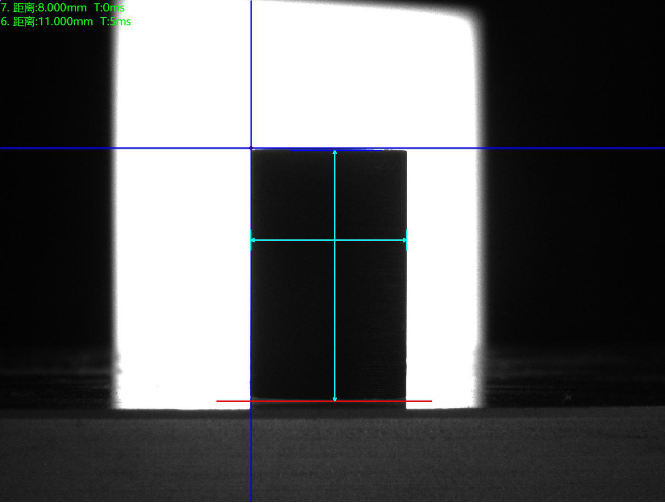

9.側面背光檢測良品分析圖：OK

專業的事交給專業的人做，如果你的工業生產線中需要用到ccd視覺檢測類的技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
