利用機器視覺邊緣檢查的尺寸檢查是圖像傳感器的應用趨勢。圖像傳感器可以將檢查對象在平面上表現出來，通過邊緣檢測，測算位置、寬度、角度等。

下面將按照處理過程來介紹邊緣檢查的原理，這將有助于優化檢查設置。除此之外，還將介紹一些有性的邊緣檢查的例子以及可以穩定檢查效果的預處理濾鏡的選擇方法。

邊緣檢測的原理

所謂邊緣是指圖像內明亮部位與陰暗部分的邊緣。邊緣檢測是通過視覺系統來檢測這種濃淡變化的邊緣。

可以通過下列4個過程來得到邊緣。

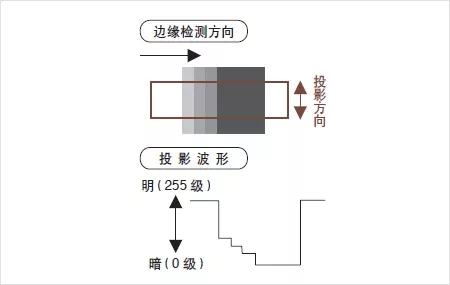

(1)投影處理

對于測量區域內的圖像進行投影處理。投影處理是相對于檢查方向進行垂直掃描，然后計算各投影線的平均濃度。投影線平均濃度波形被稱為投影波形。

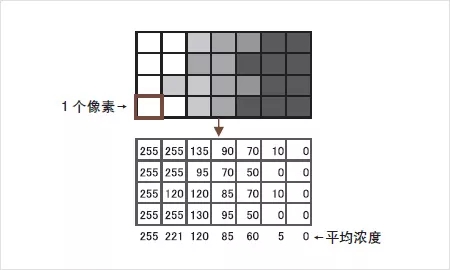

什么是投影處理？

計算投影方向的平均濃度。

可以減少區域內的噪點造成的檢查錯誤。

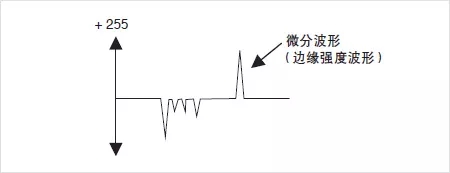

(2)微分處理

根據投影波形進行微分處理?？赡艹蔀檫吘壍摹獾兓^大的部位，其微分值也較大。

什么是微分處理？

計算濃淡（級）變化量的處理過程。

可以消除區域內濃度值的變化所導致的影響。

例：沒有濃淡變化的部位的微分值是0。

白色（255）→黑色（0） 時的值是-255。

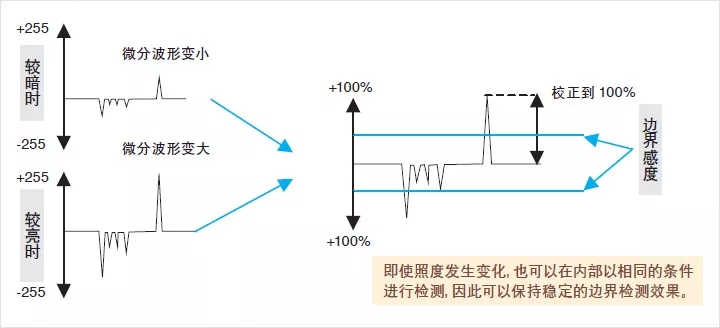

(3)通過校正使微分值達到100%

在實際生產線上，為了使邊緣達到穩定的狀態，通常會進行適當?shù)恼{(diào)整以使微分值達到100%。

將超過預先設置的“ 邊緣感度（%）”的微分波形的峰值作為邊緣位置。根據濃淡變化峰值的檢測原理，在照度經常發生變化的生產線上也可以穩定的檢測出邊緣。

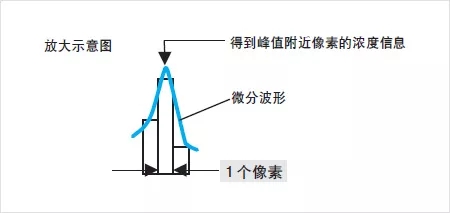

(4)亞像素處理

對于微分波形中部分的中心附近的3個像素，根據這3個像素形成的波形，進行修正演算。以1/100像素為單位測算邊界位置（次像素處理）。

?
