一、檢測內容及要求檢測內容：

序號	檢測位置	檢測方式	是否可檢
1	缺料、假針、金屬針在產品里	正光檢測	可檢
2	針少于0.3mm	背光檢測	可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于100件(取決于產品送料速度)。

二、設備組成及主要機構設備型號：SP-T300標準定制機 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量	備注
1	視覺檢測軟件	盈泰德	1套	數據可上傳
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	7套
5	相機調節模組	盈泰德定制	7套
6	工業鏡頭	FA高清光學工業鏡頭	7套
7	光源	定制光學自適應光源	7套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	盈泰德定制	1套
11	PLC運動協作	松下·PANASONIC	1套

塑膠玩具自動化檢測設備外觀立體圖
三、樣件測試圖片:頂部正光檢測原圖：頂部正光檢測良品分析圖：OK

頂部正光檢測不良品分析圖：NG 不良特征：假針 分析結果：可檢

頂部正光檢測不良品分析圖：NG 不良特征：金屬針在產品里 分析結果：可檢
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征：金屬針在產品里 分析結果：可檢

側面背光檢測良品分析圖：OK

側面背光檢測不良品分析圖：NG 不良特征：針少于0.3mm 分析結果：可檢

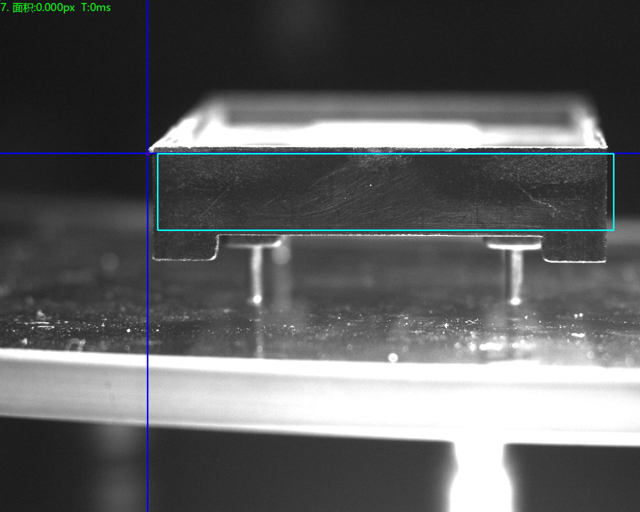

側面正光檢測良品分析圖：OK

側面正光檢測不良品分析圖：NG 不良特征：缺料 分析結果：可檢

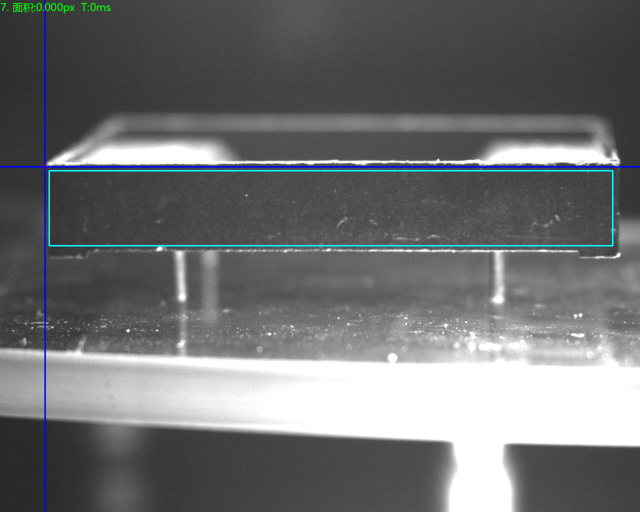

側面正光檢測良品分析圖：OK

側面正光檢測良品分析圖：OK

側面正光檢測不良品分析圖：NG 不良特征：缺料 分析結果：可檢

側面正光檢測良品分析圖：OK

四、系統安裝要求:設備放置的檢測空間: 安裝盈泰德科技視覺檢測系統的整體檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA。



如果你的工業生產線中需要用到ccd定位技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
