一、檢測內容及要求檢測內容： 產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢	備注
1	破損	正光檢測	可檢
2	毛邊		不可檢		無明顯特征

注明：以上檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

二、設備組成及主要機構設備型號：YTD-T300標準檢測設備 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	盈泰德	1套
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	6套
5	相機調節模組	盈泰德定制	6套
6	工業鏡頭	FA高清光學工業鏡頭	6套
7	光源	定制光學自適應光源	4套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	盈泰德定制	1套
11	PLC運動協作	松下·PANASONIC	1套

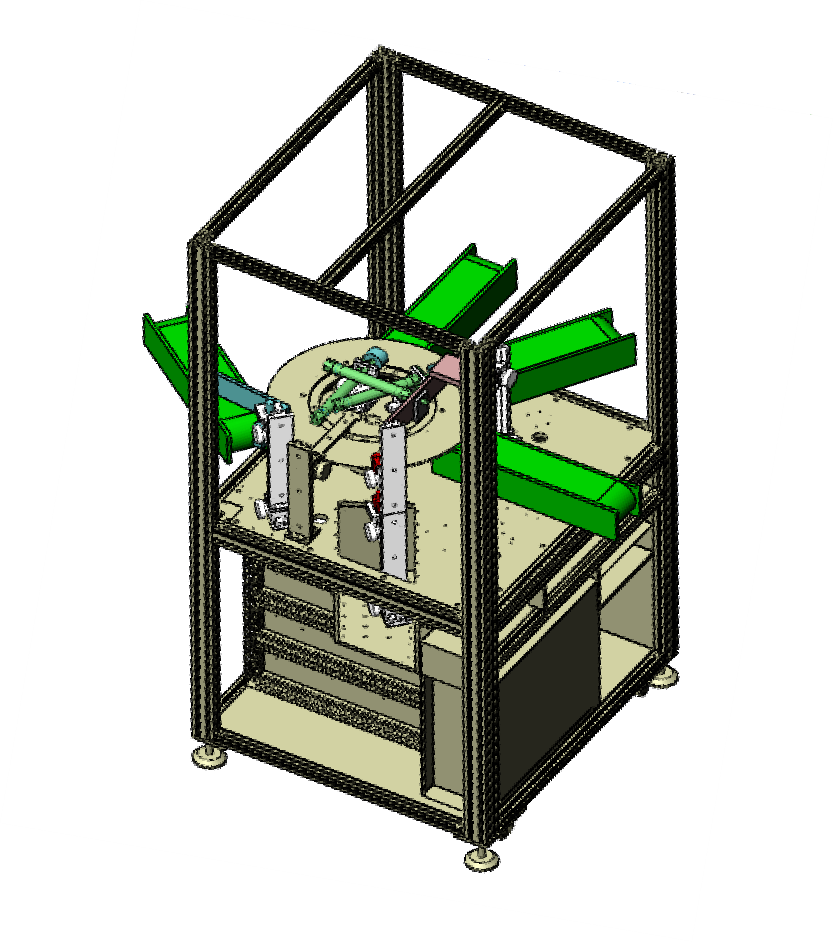

設備外觀3D立體圖

樣件測試圖片:

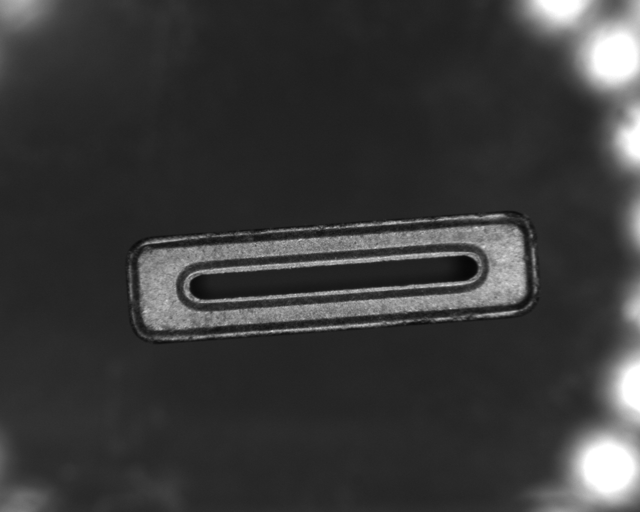

底部正光檢測原圖：

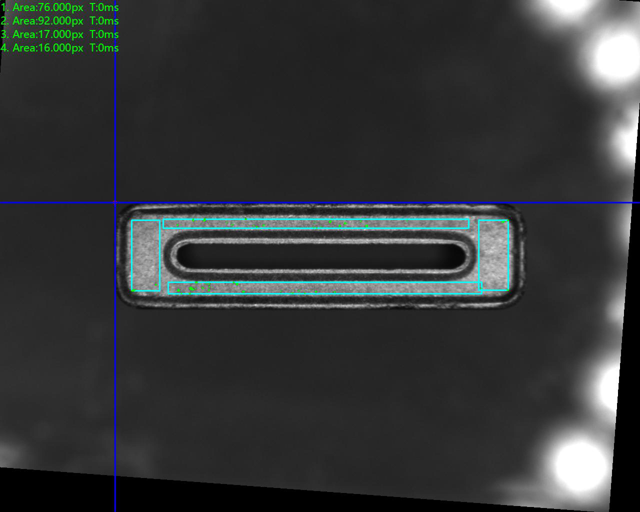

底部正光檢測良品分析圖：OK

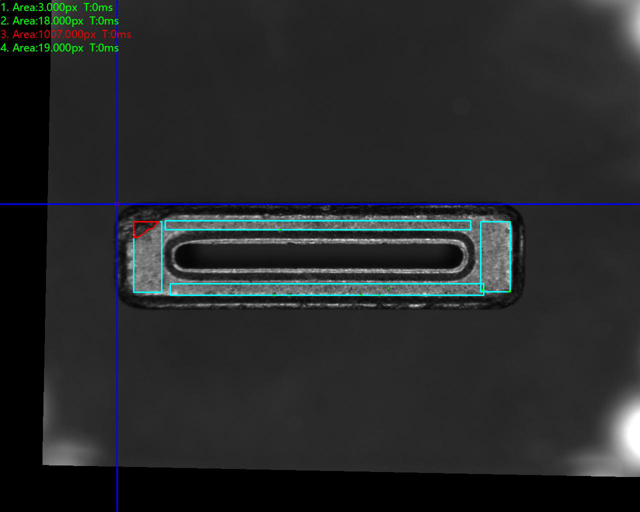

底部正光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢

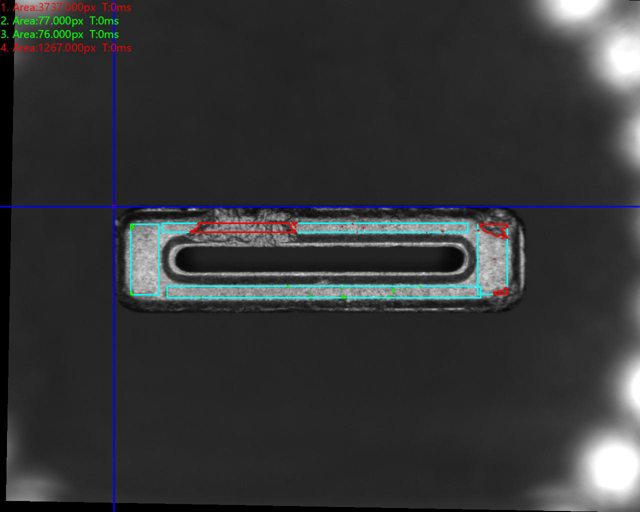

頂部正光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢

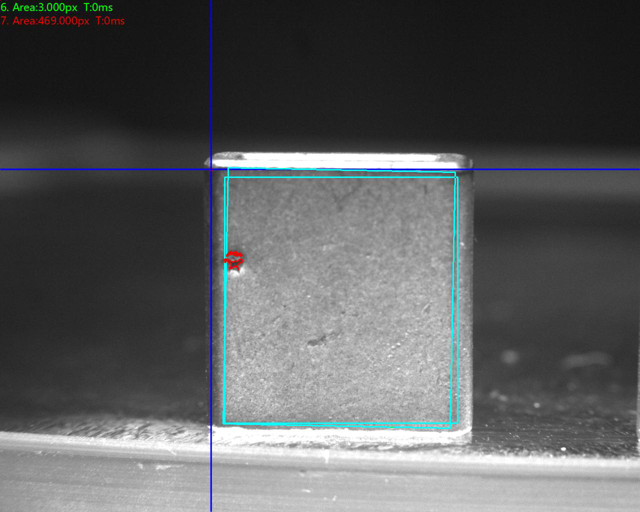

側面正光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢

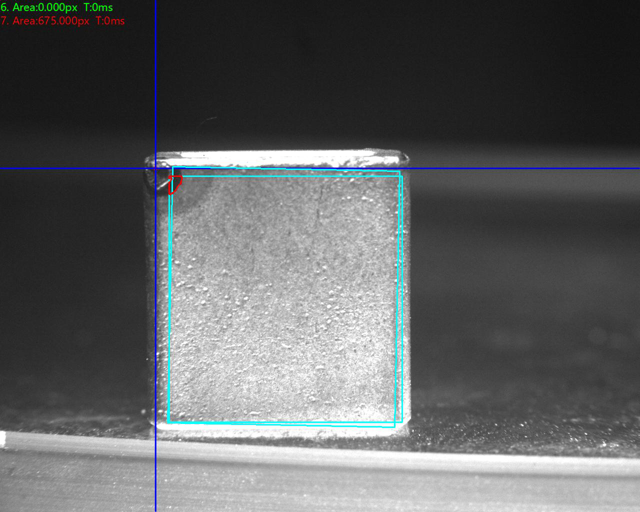

反側面正光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢
