一、檢測內容及要求檢測內容： 產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢	備注
1	缺料1	側面背光	可檢
2	模具壓扁		可檢
3	頂針壞掉		可檢
4	缺料4	側面正光	可檢	此步驟需要檢測前后兩面，所以需要正反各一個相機
5	色差		不可檢

注明：表面缺陷檢測系統檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

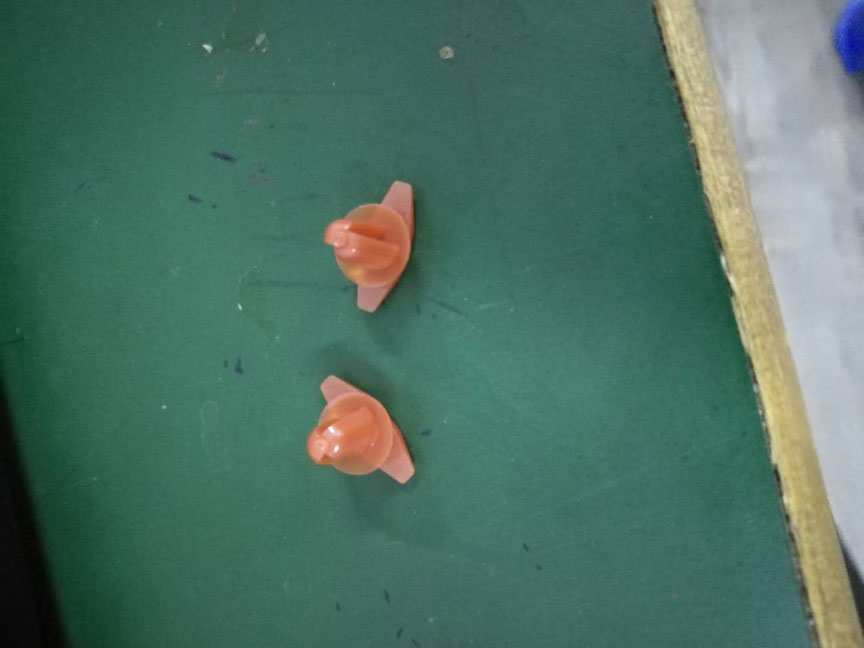

樣品圖：

二、設備組成及主要機構設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	盈泰德	1套
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	SONY工業相機	3套
5	相機調節伺服模組	盈泰德定制	3套
6	工業鏡頭	FA高清光學工業鏡頭	3套
7	光源	定制光學自適應光源	3套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	盈泰德定制	1套
11	PLC運動協作	松下·PANASONIC	1套

三、樣件測試圖片:

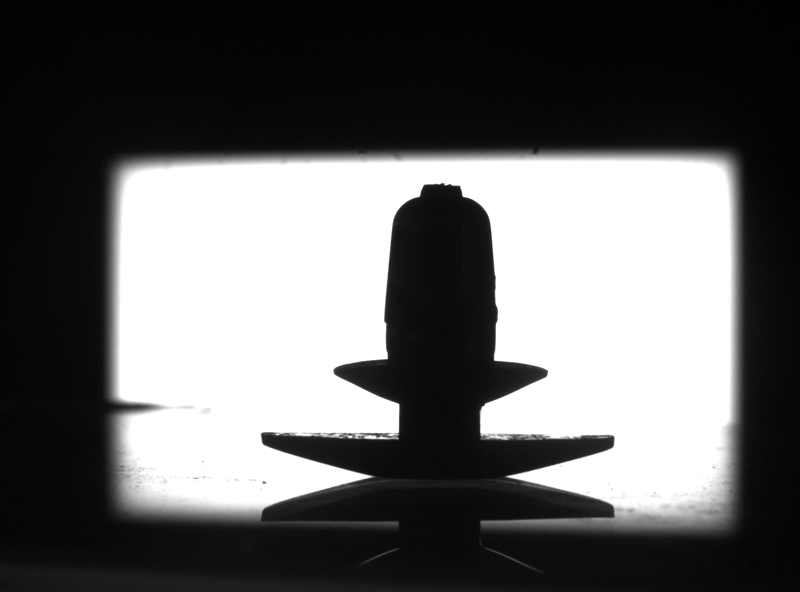

側面背光檢測原圖：

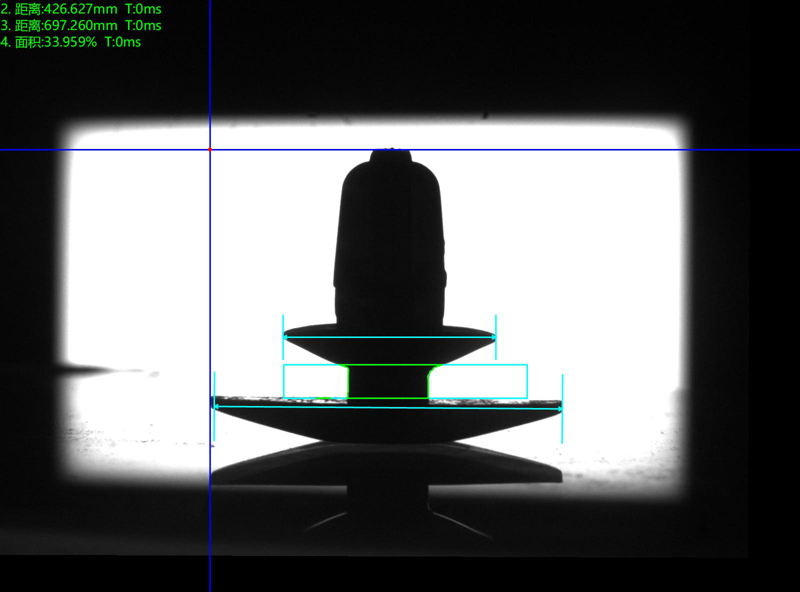

側面背光檢測良品分析圖：OK

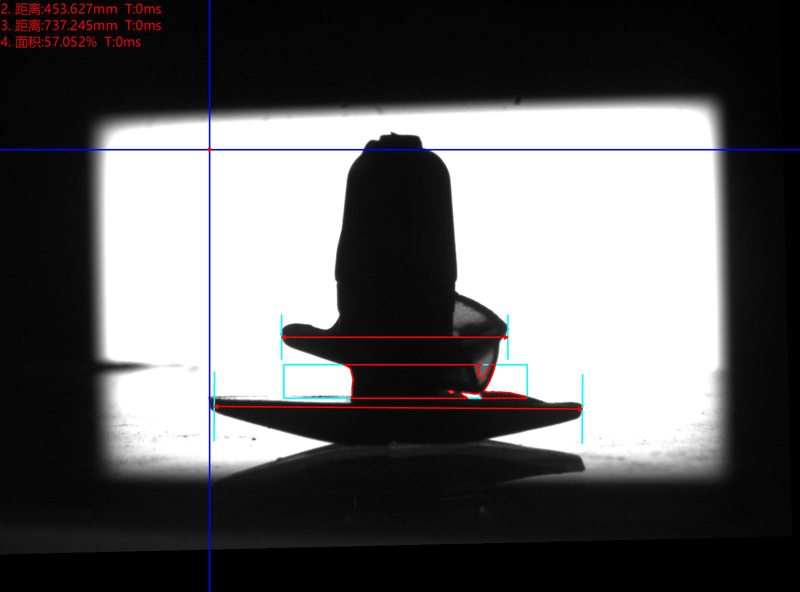

側面背光檢測不良品分析圖：NG 不良特征：磨具壓扁 分析結果：可檢

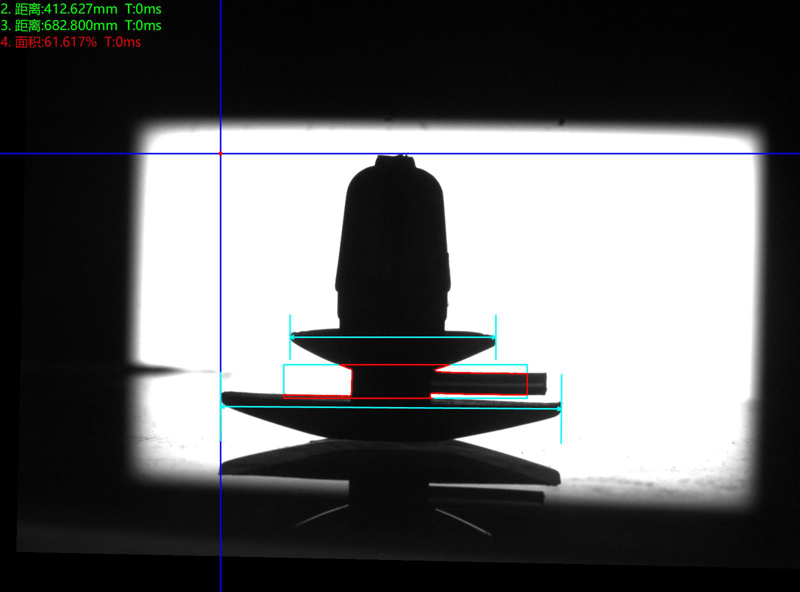

側面背光檢測不良品分析圖：NG 不良特征： 頂針壞 分析結果：可檢

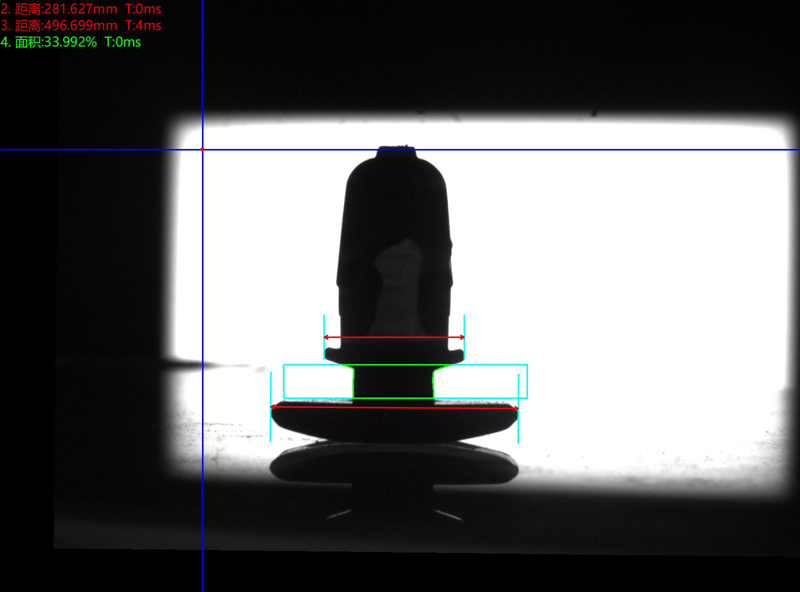

側面背光檢測不良品分析圖：NG 不良特征：缺料1 分析結果：可檢

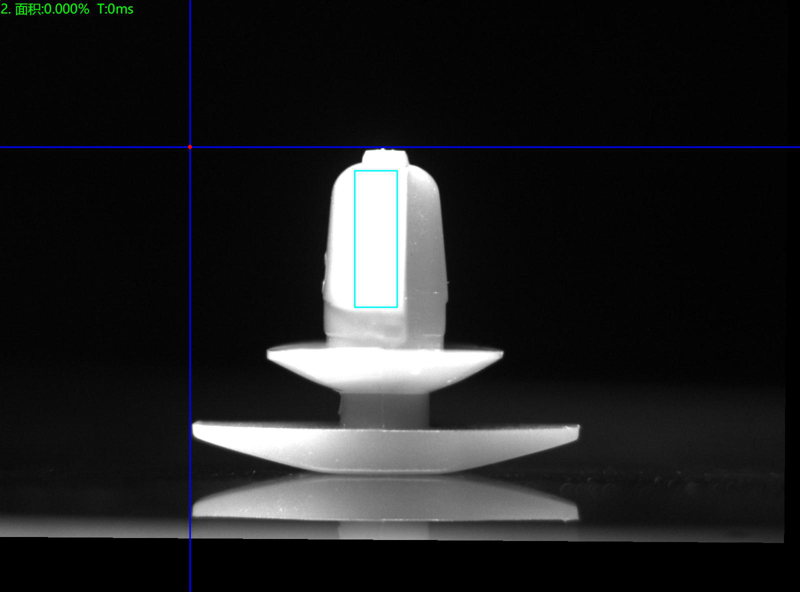

側面正光檢測正面良品分析圖：OK

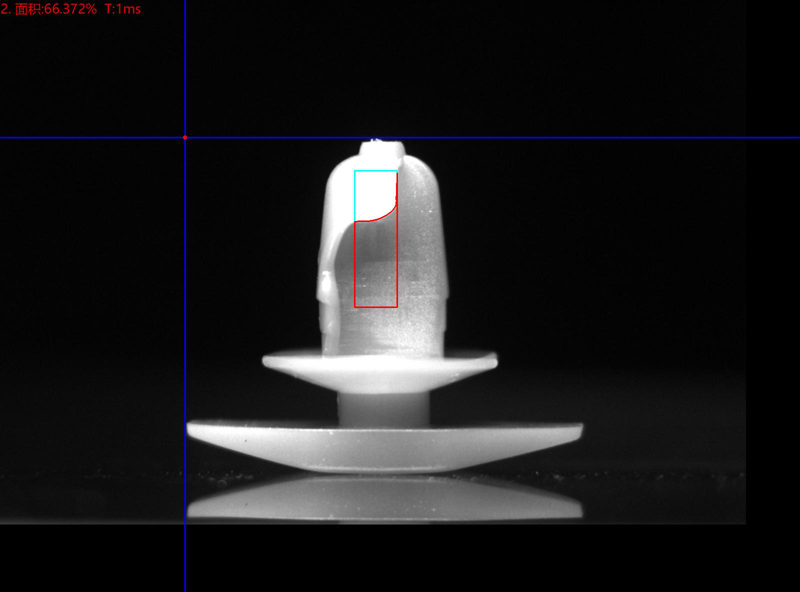

側面正光檢測不良品正面分析圖：NG 不良特征：缺料4 分析結果：可檢

側面正光檢測良品反面分析圖：OK

側面正光檢測不良品正面分析圖：NG 不良特征：缺料4 分析結果：可檢

四、表面缺陷檢測系統安裝要求:
設備放置的檢測空間: 在流水線上并入安裝盈泰德科技視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA。
