一、檢測內容及要求檢測內容： 產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢
1	上面生銹、內孔異物	60°環形正光檢測	可檢
2	底部生銹	60°環形正光檢測	可檢
3	外徑、高度	背光檢測	可檢
4	內孔直徑		不可檢

注明：自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

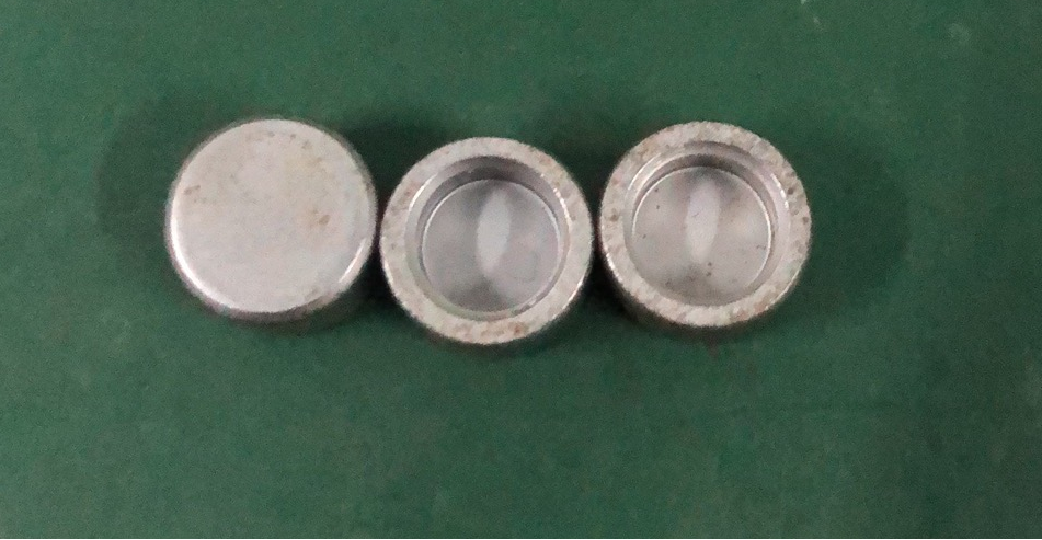

樣品圖：

二、自動化視覺檢測設備組成及主要機構自動化視覺檢測設備型號：YTD-T300標準檢測設備 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	盈泰德	1套
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	3套
5	相機調節模組	盈泰德定制	3套
6	工業鏡頭	遠心高清光學工業鏡頭	3套
8	光源	定制光學自適應光源	4套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
9	控制系統	盈泰德定制	1套
11	PLC運動協作	松下·PANASONIC	1套

三、樣件測試圖片:

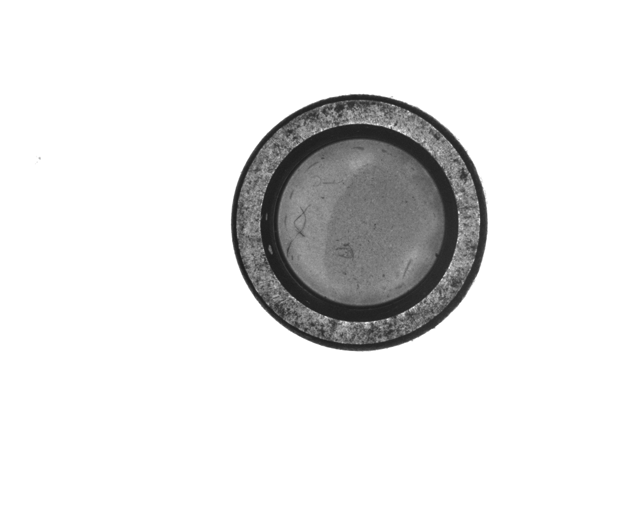

頂部正光檢測原圖：

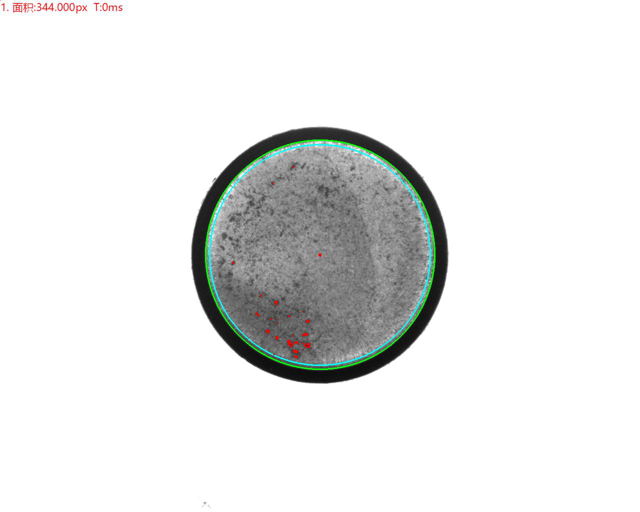

頂部正光檢測不良品分析圖：NG 不良原因：生銹 分析結果：可檢

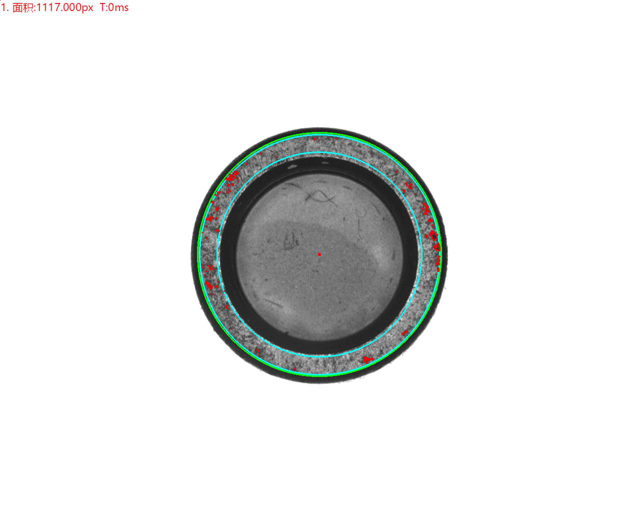

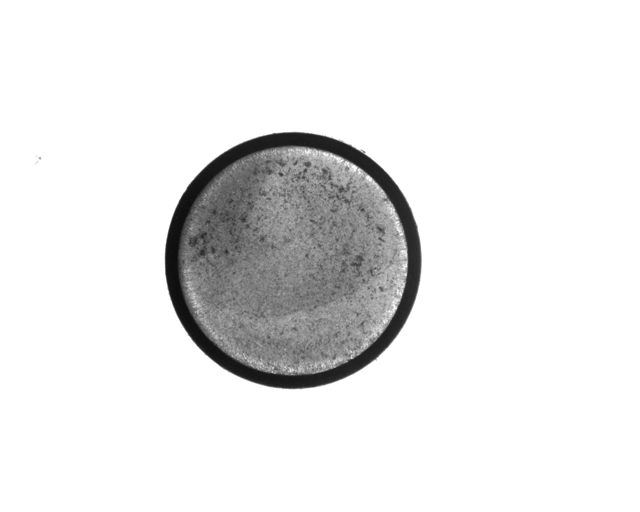

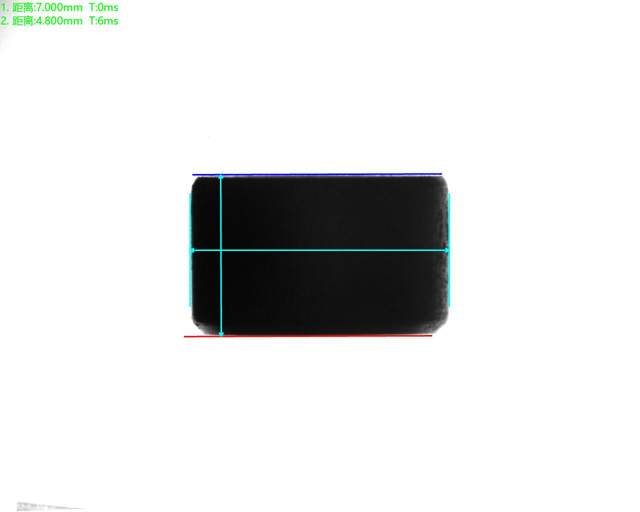

底部正光檢測原圖：底部正光檢測不良品分析圖：NG 不良原因：生銹 分析結果：可檢側面背光檢測良品分析圖：OK
四、自動化視覺檢測設備安裝要求:

設備放置的檢測空間: 安裝盈泰德科技視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA。

如果你的工業生產線中需要用到類似的視覺檢測技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
