大家都熟悉的手機行業在消費升級和技術驅動的趨勢下，可謂是備受矚目。一方面是手機極大的改善著我們的生活，另一方面是人們對手機的依賴越來越強。

其中，全面屏極大的縮小了顯示區到邊框的距離，大大提升了視覺體驗。與此同時，精確測量全面屏顯示區到邊緣的距離更為困難，這就需要高精度鏡頭和相機等相互協作達到測量目的。

今天我們來講解下盈泰德科技手機屏幕檢測方案。

產品檢測需求

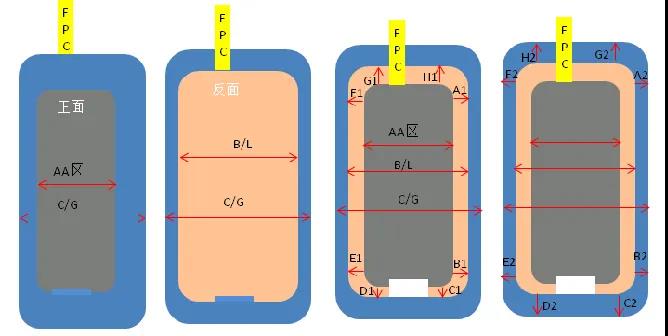

LAN產品(AA區正視可見，B/L背面可見，CG正反面均可見)

①量測AA區至BL邊緣距離A1、B1、C1、D1、E1、F1、H1、G1八個點位。

②量測BL區至CG邊緣距離A2、B2、C2、D2、E3、F2、H2、G2八個點位。

③量測誤差<0.01mm。

視覺系統構成

本項目的目的是采用視覺系統對“手機液晶屏”進行量測AA區至BL邊緣距離與量測BL區至CG邊緣距離，系統采用上下各兩個相機分兩次檢測。

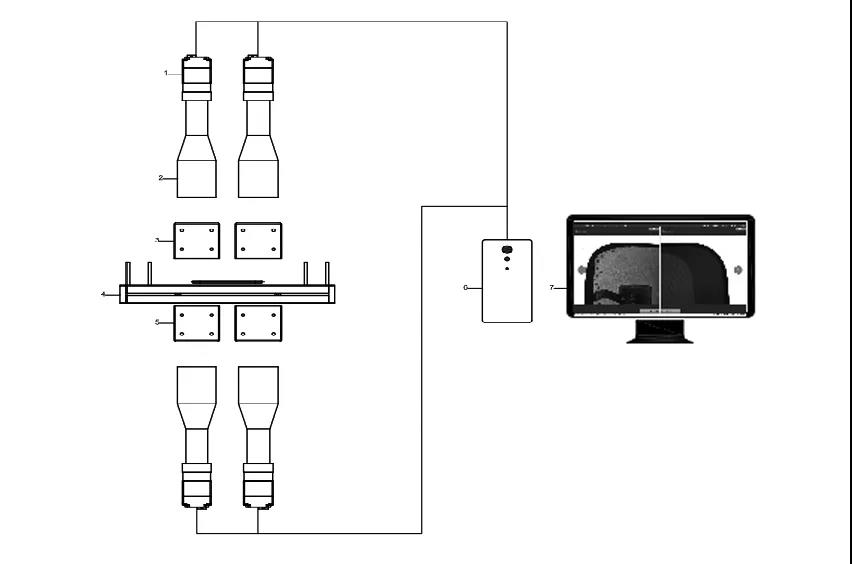

系統檢測圖



視覺系統構成

檢測要求

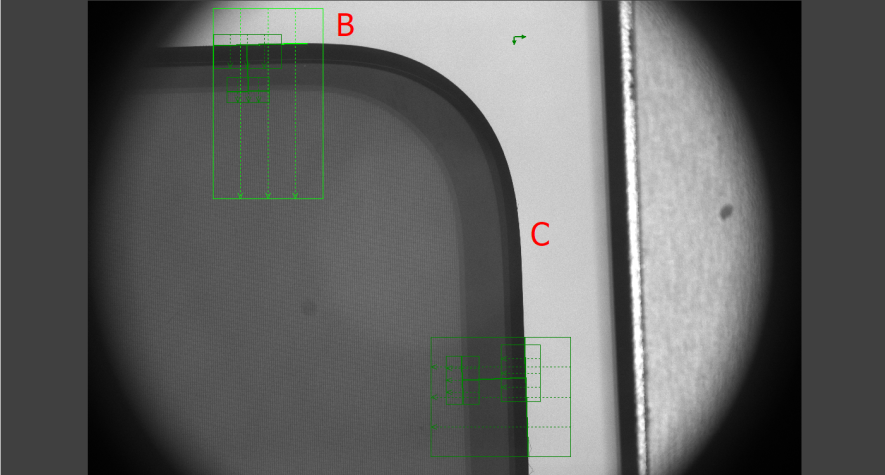

量測AA區至CG邊緣距離A、B、C、D1、E、F、H、G八個點位

驗證結果：可檢測精度小于0.012mm

檢測要求

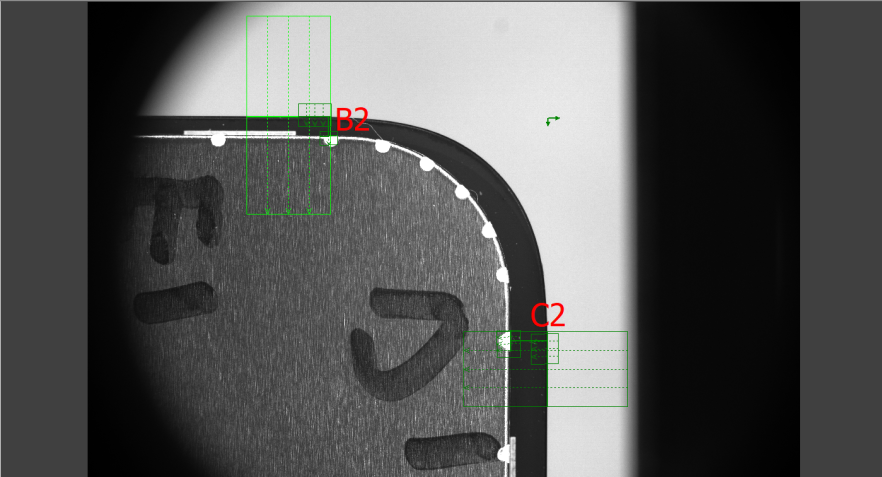

量測BL區至CG邊緣距離A2、B2、C2、D2、E3、F2、H2、G2八個點位

驗證結果：可檢測精度小于0.012mm

檢測要求

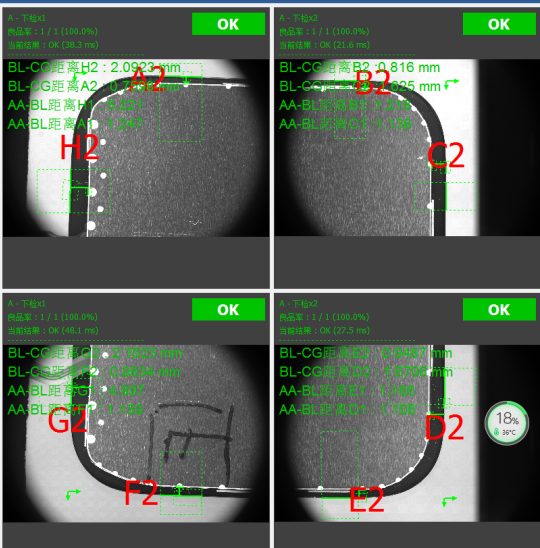

量測AA區至BL邊緣距離A1、B1、C1、D1、E1、F1、H1、G1八個點位

通過測出AA區至CG邊緣距離和BL區至CG邊緣距離以上兩組數據，再用公式運算將兩組數據相減結果即為AA區至BL邊緣距離

驗證結果：可檢測精度小于0.012mm
