一、檢測內容及要求檢測內容： 產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢
1	彈片檢測	側面正光	可檢
2	銅線豎立
3	混槽	側面正光	可檢
4	頂部介質有無	側面背光	可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。

二、設備組成及主要機構設備型號：YTD-T300非標定制機 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量	備注
1	視覺檢測軟件	盈泰德	1套	數據可上傳
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	SONY工業相機	3套
5	相機調節伺服模組	盈泰德定制	3套
6	工業鏡頭	FA高清光學工業鏡頭	3套
7	光源	定制光學自適應光源	3套
8	檢測平臺	客供	1套

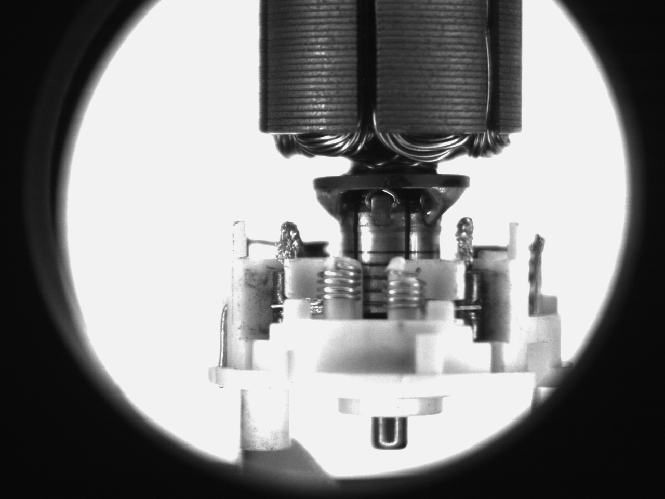

四、樣件測試圖片: 1.正光檢測原圖：

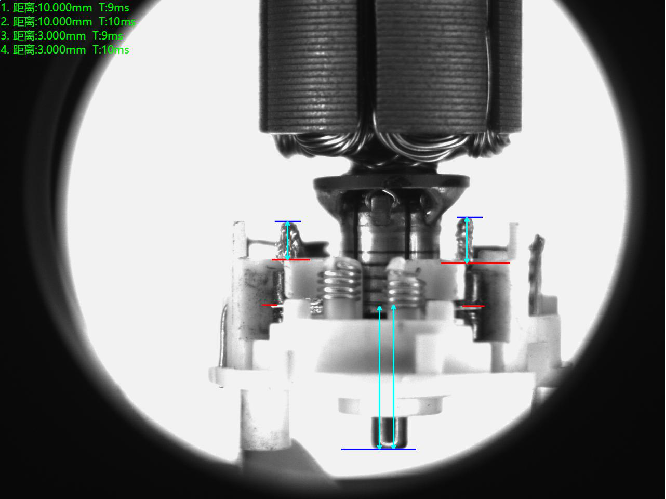

2.正光檢測良品分析圖：OK

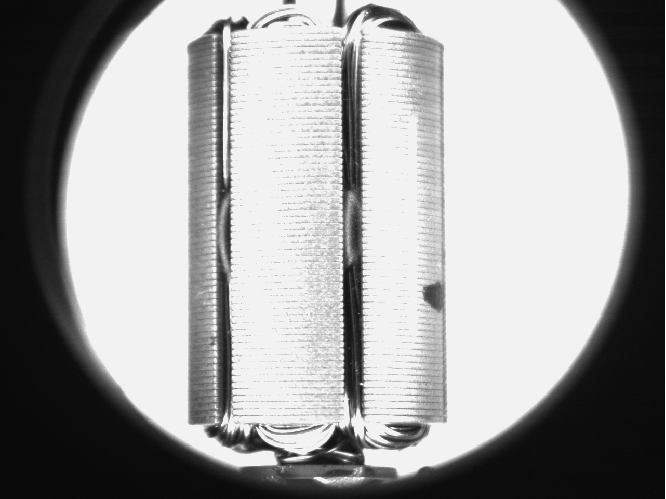

3.正光檢測原圖：

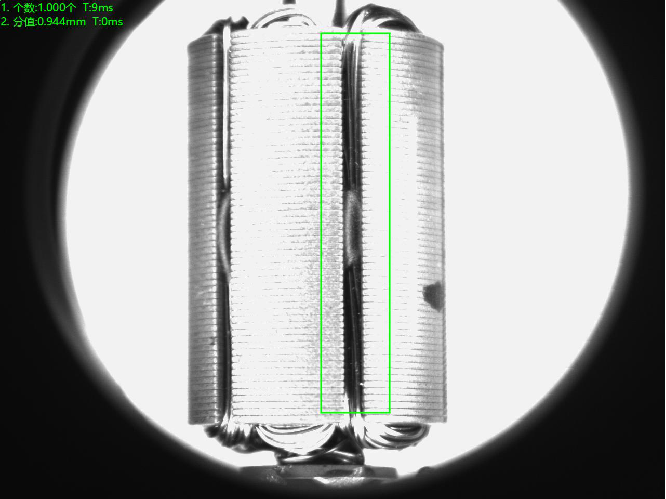

4.正光檢測良品分析圖：OK

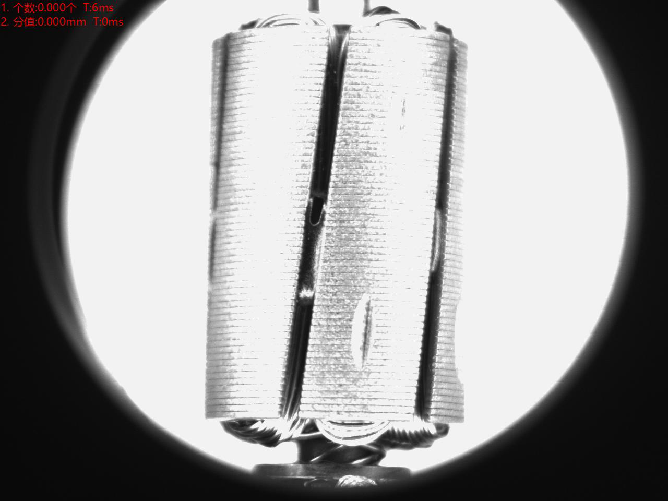

5.正光檢測不良品分析圖：NG

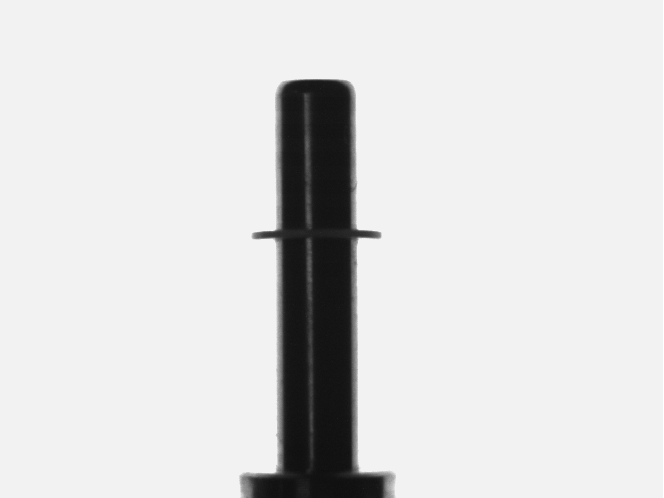

6.背光檢測原圖：

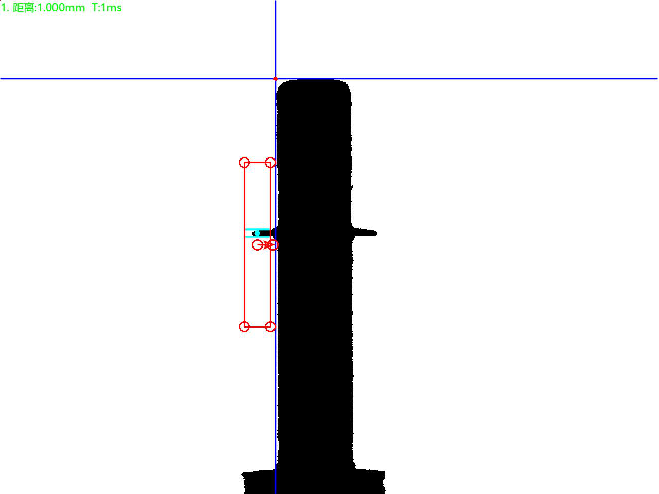

7.背光檢測良品分析圖：OK

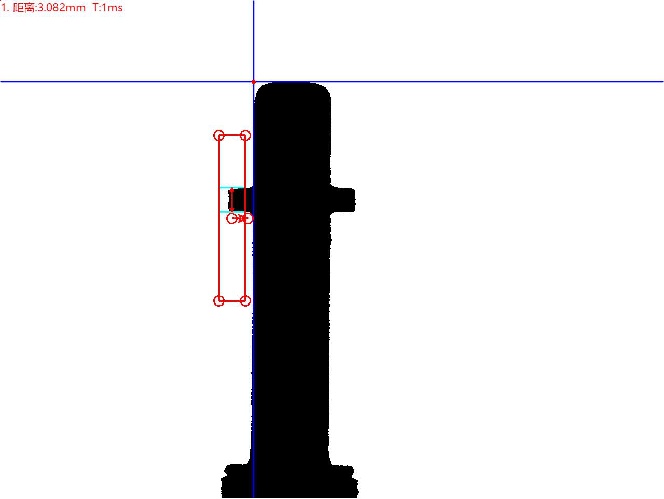

8.背光檢測不良品分析圖：NG五、系統安裝要求:設備放置的檢測空間: 在流水線上并入安裝盈泰德科技視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA。
