在科技發展的今天，機器視覺應用范圍已經很廣了，隨著機器視覺檢測不斷的在工業領域里普及，視覺檢測系統已經隨處可見，下面說說尺寸測量吧

在傳統的自動化生產中，對于尺寸的測量，典型的方法就是千分尺、游標卡尺、塞尺等。

而這些測量手段測量精度低、速度慢，無法滿足大規模的自動化生產需求。

針對這些情況，盈泰德科技研發推出的視覺軟件進行眾多產品進行尺寸測量開發，具有檢測精度高、速度快、成本低、安裝簡便等優點，可以檢測零件的各種尺寸，如長度、圓、角度、線弧等測量。

本文主要介紹基于盈泰德科技自主研發的視覺軟件實現對法蘭的圓測量、長度測量、角度測量基本流程圖如下圖

步驟一：采集圖像。采集的方式有離線和在線兩種方式，離線即事先拍攝好儲存在文件夾中的圖像，而在線采集就是連接相機進行實時采集圖像。圖像的格式為BMP或JPG格式。采集我們需要的進行測量的法蘭圖像。

步驟二：圖案定位。添加定位工具“圖案”，對需要定位的模型進行訓練，法蘭作為定位模型，進行圖案定位。

步驟三：圓心距離測量。添加檢測工具“圓”，檢測法蘭4個圓是否存在，并且測量圓之間的長度尺寸。

（1）檢測法蘭4個圓是否存在。

（2）測量各圓心之間的長度尺寸。添加“距離”測量工具，分別選擇圓1、圓2、圓3、圓4，測量?jī)蓤A心的距離。長度測量結果如圖所示。

（3）設置距離范圍。根據實際檢測要求設置最大最小距離。

步驟四：測量法蘭中心的圓直徑。

（1）添加“圓直徑”工具選擇圓，點擊確定

（2）設置圓直徑范圍。手動設置最大直徑、最小直徑。

(3）輸出圓直徑結果。

步驟五：測量法蘭邊的角度。

（1）添加“角度”測量工具，選擇需要測量的邊。

（2）設置范圍。

（3）輸出角度結果。

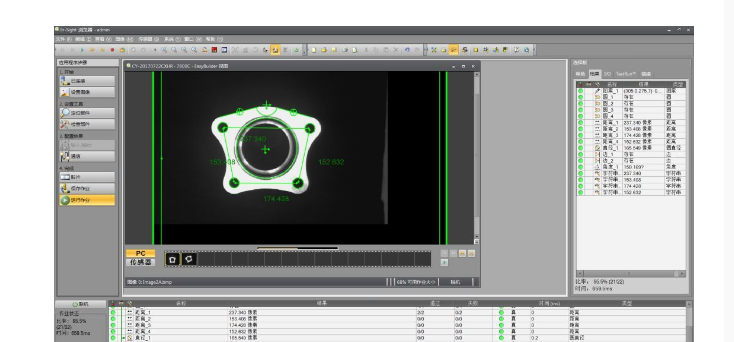

步驟六：最終結果視覺檢測。

總結：

1.尺寸測量是取最大尺寸和最小尺寸的平均值。

2.尺寸測量的基本步驟包括添加測量工具、選擇測量的特征、設置范圍、輸出測量結果。
