喇叭網可用金屬板拉伸沖孔而成，沖孔型有圓孔、長方孔、方孔等。喇叭網制作材料一般使用纖維材料、金屬、塑料等。

喇叭網對于音響的音質其實有蠻大的影響，尤其是堵孔問題。所以喇叭網生產過程中對于堵孔檢測十分嚴格，針對這種狀況，盈泰德科技有限公司有視覺檢測可以有效解決這種問題。

檢測內容及要求

檢測工件面積：

長280寬135mm高17mm的樣件的外觀、尺寸檢測

檢測內容：

1:背光檢測金屬孔有無，是否堵孔

2:背光檢測方向是否正確。

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量25-35件。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

1:盈泰德視覺檢測軟件

2:工業電腦

3:顯示器 19寸

4:工業相機:1套，底部背光1個

5:工業鏡頭: 1套FA工業鏡頭

6:專業透明流水線

7:電磁閥

8:減速機

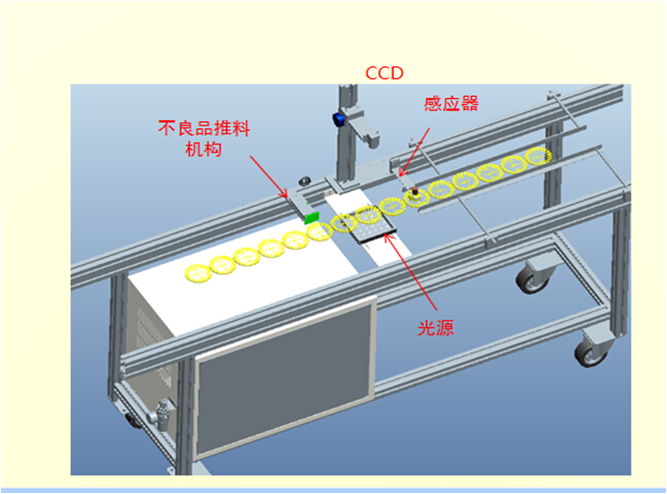

二.1： 設備外觀3D立體圖

二.2： 設備內部示意圖



三：1 檢測方式

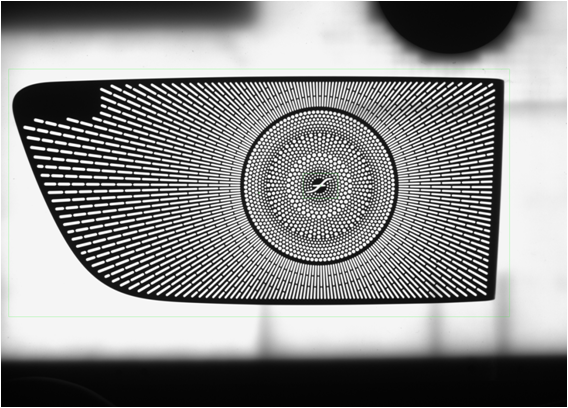

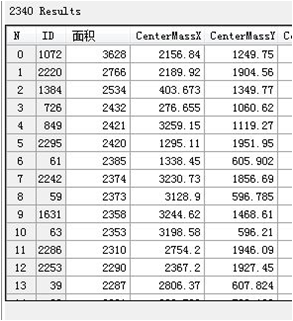

檢測良品分析圖(每一個孔都會被找到，對每一個孔編號，面積，):OK





三：2 檢測方式

檢測不良品分析圖(有部分孔沒有找到):NG

三：3檢測方式

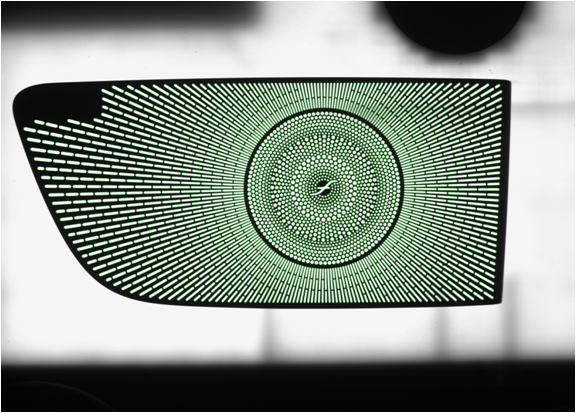

方向檢測分析圖:OK

良品：如圖所示，將產品正著放，并訓練模板。運行后是可以找到整體產品的坐標及角度，產品中間的小圖案也能找到坐標和角度。

三：3 頂部檢測方式

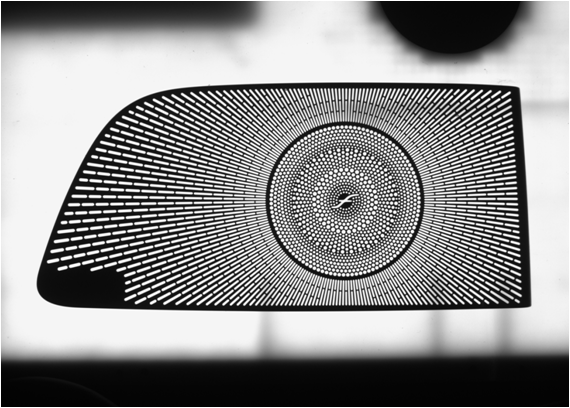

方向檢測不良品分析圖:NG

不良品：如圖所示，將產品反著放，。運行后是找不到整體產品的坐標及角度，產品中間的小圖案也找不到。因此，產品是否反向是可以判斷的。

四.系統安裝要求:

設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa

以上就是喇叭網視覺檢測方案，如果你的工業生產線中，可能需要用到機器視覺檢測方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
