電子產品對于精密性要求非常高，其中每一個工序都是至關重要，其中PCB電子元器件底座的檢測也是非常重要的環節，基于盈泰德智能視覺系統推出的這套PCB電子元器件底座視覺檢測系統，大大提高了PCB電子元器件底座的檢測效率和保證了PCB板產品質量。為后期的PCB板正負極檢測、PCB板電阻視覺檢測等打好基礎。

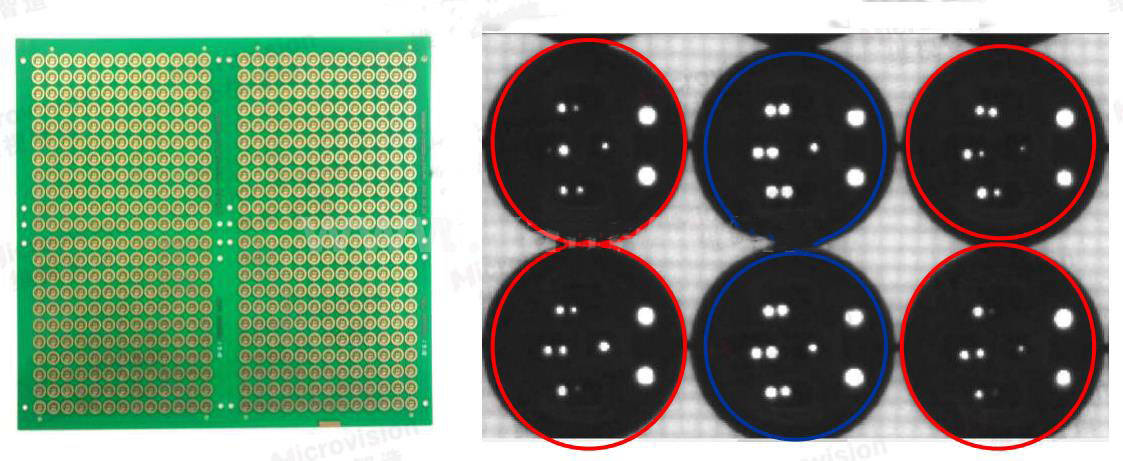

電路板上排列著密密麻麻幾百個電子元件底座，檢測需求是檢測電子元件的插孔有無、大小等，要求一次對整個PCB板400多個底座全部檢測完畢。如下圖所示，紅色圓圈標記的是不良品，藍色圓圈標記是合格品。

解決方案

根據產品排列整齊無角度旋轉的特性，選擇使用灰度搜索計數，可以先快速的檢測出PCB板上的電子元件底座并得出他們的位置。

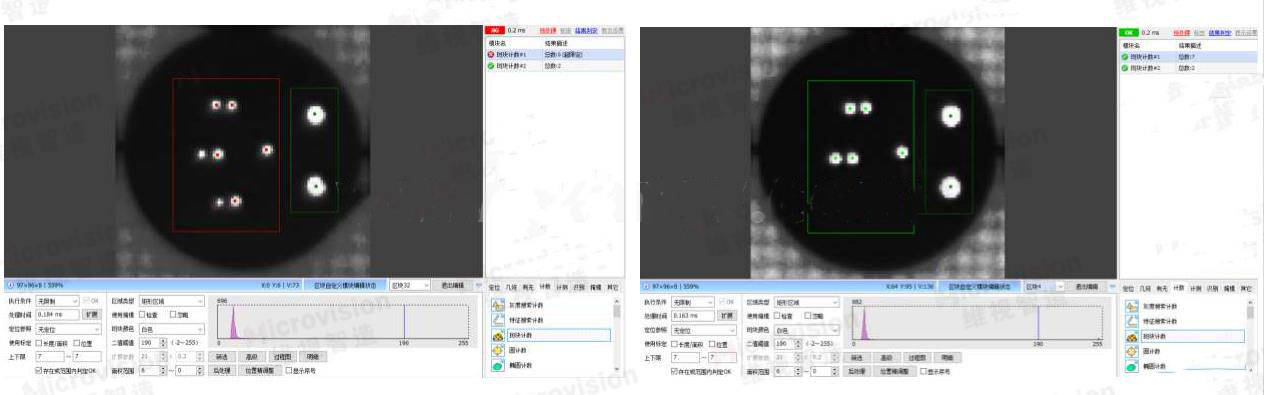

下圖是進入到的“灰度搜索計數”的自定義編輯模塊，在此模塊中，可對計數目標物進行檢測。這里面用了兩個白色斑塊計數功能，通過面積閾值的設定，判斷插孔有沒有打通，孔通了的孔大小是否滿足加工要求。

如果你的工業生產線中，可能需要用得上類似的機器視覺檢測方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給一個合適你的方案，然后再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
