檢測要求：
利用視覺系統，檢測判斷IC線路是否短路
精度要求15um
速度500pcs/h
IC范圍長度為30mm

盈泰德評估
視覺可行性分析
對樣品進行了理論分析并進行光學實驗與圖像處理，由于精度要求高，一次性檢測判斷IC（30mm）線路是否短路是有一定的難度。為了減低成本我們建議多次拍攝進行檢測判斷。

按照客戶要求0.015mm的精度要求，為保證測量的穩定性和準確性，視覺像素精度通常要求提升一個數量級別，即相機精度0.0015mm/pixel?；谌绱烁呔冗M行檢測判斷，我們對運動機構穩定性要有一定要求的，也就是保證產品定位。

結果
以目前的樣品進行分析，在機構設計可以保證的前提下，可以利用機器視覺對IC線路是否短路進行判斷的。

使用的LED光源、工業相機、工業鏡頭等硬件的具體信息，請參看下面的內容。

測試條件
產品測試時，視場有一定的容忍空間，但是并不意味著目標可以在視場里任意出現，至少需要保證檢測特征全部出現在視場內且有一定包容空間，以便于尋找特征。IC長度可達30mm，我們圖像中每次拍攝視野為1.8mm，因此一片產品，需要測量至少17次。

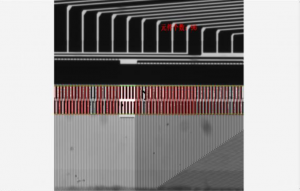

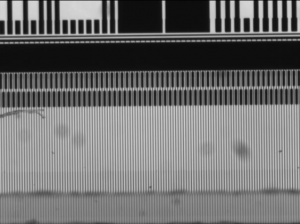

以上圖片分析僅限于現有的樣品。以上圖片是進行粒子分析，對線路間隙進行數個數。也就是設定線路間隙個數參數，如果線路有短路那么線路間隙個數就會減少，反之線路就是OK。
