排針是一個非常嚴格的器件，容錯率幾乎要100%杜絕，那么，要怎么去檢測排針是否存在缺陷呢？

排針本身就是一個比較小的器件，所以人工檢測是非常耗費人力而且達不到理想的效果的，此時，機器視覺檢測技術就可以用得上了，全自動缺陷檢測，能直接找出有瑕疵、缺陷，不符合的外觀產品。

一：檢測內容及要求檢測工件面積：長度42.5*7*8.5的正面外觀和高度檢測

檢測內容：

1:頂部檢測框槽反料、針孔破損

2:側面檢測插針的高度

3:底部檢測框槽反料、針孔破損

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：??900*800*1850? mm

型號:Intsoft_302C

1:盈泰德視覺檢測軟件

2:工業電腦

3:顯示器???19寸

4:工業相機:? 3套,分別頂部檢測框槽反料,針孔開裂。側面檢測插針高度

底部檢測框槽反料，針孔開裂。

5:工業鏡頭: 3套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二：設備外觀可自由定制

三：1?正面檢測方式

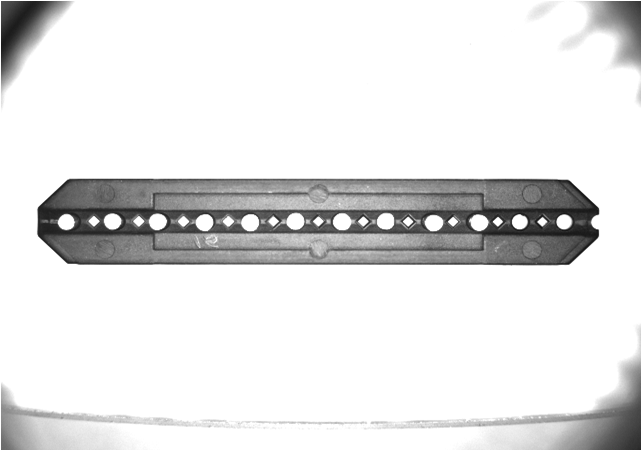

正面檢測效果原圖:

三：1?正面檢測方式

正面檢測良品分析圖:OK

三：1?正面檢測方式

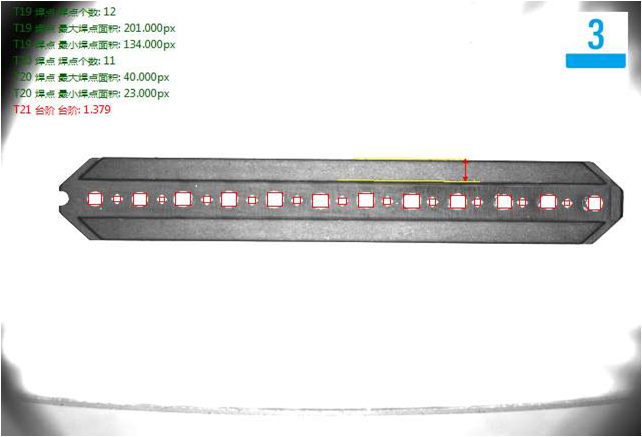

正面檢測框槽反料不良品分析圖:NG

三：2側面檢測方式

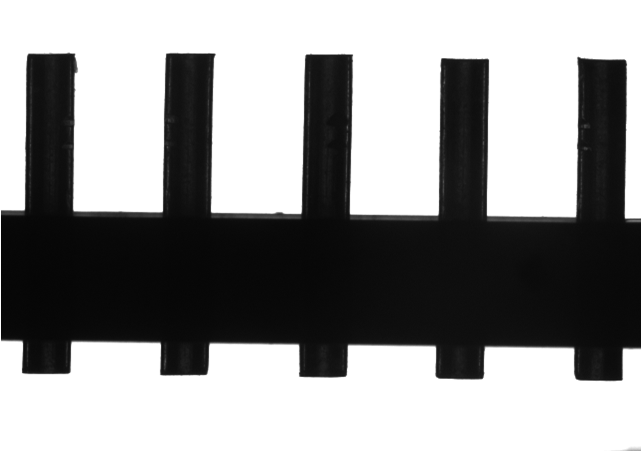

側面檢測效果原圖:

三：2側面檢測方式

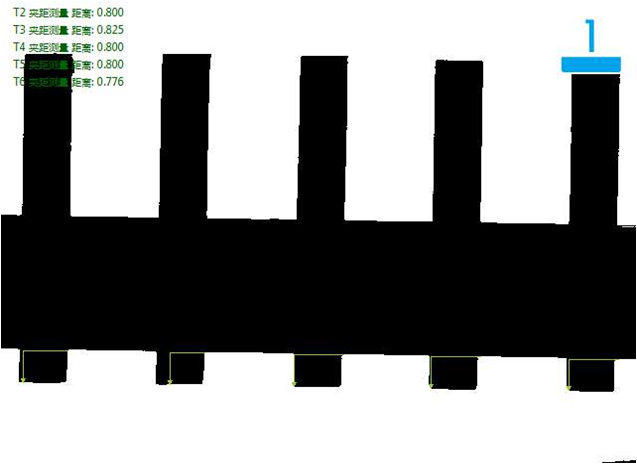

側面檢測良品分析圖:OK、

三：2側面檢測方式

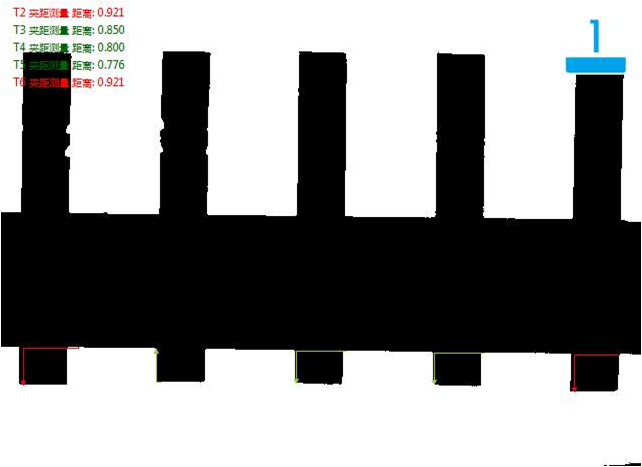

側面檢測不良品分析圖:NG

三：3?底部檢測方式

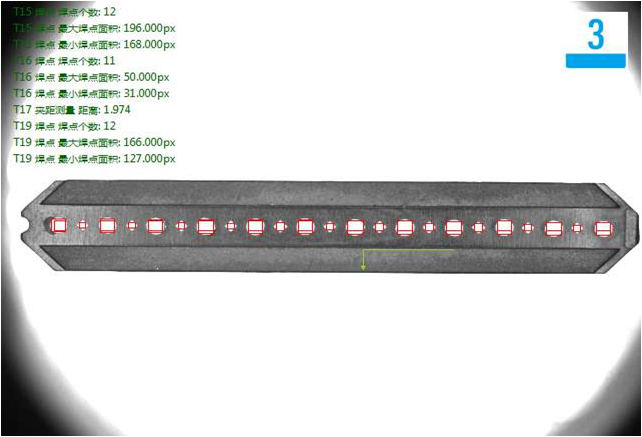

底部檢測良品分析圖:OK

三：3底部檢測方式

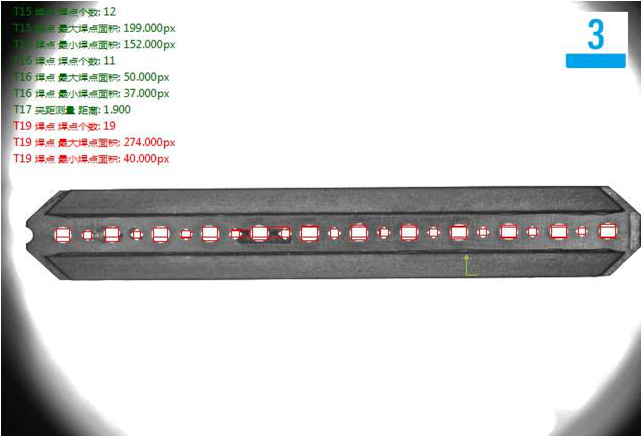

底部檢測針孔不良品分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:??在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度：?0-50攝氏度；

空氣濕度：?90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：???? 交流220V，50Hz，? 耗電＜1KVA

如果你有類似的產品需要運用到視覺檢測系統，那么，我們期待你的信息。
