pcb行業一直以來，都是一個以質量取勝的行業。

下面分享個PCB板焊片外觀的視覺檢測方案

1、端子相對Pcb底邊的垂直角度，精度要求±2°；

2、端子之間的水平距離，精度要求±0.1mm；

3、Pcb板的寬度，精度要求±0.1mm；

在能保證產品對稱性的前提下，采用產品圍繞產品中心點旋轉的方式來拍照檢測產品的首尾兩個部位的端子。

針對檢測條件，我們選用200萬黑白相機（像素組成1600*1200）在15mm的視野范圍內檢測：

該檢測狀態下分辨率為15mm÷1200像素=0.01mm/像素

正光環境下的穩定檢測精度為10倍的分辨率=0.1mm

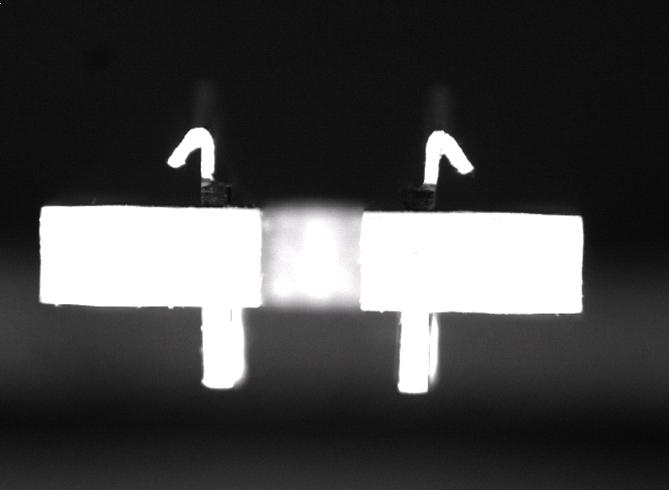

處理圖

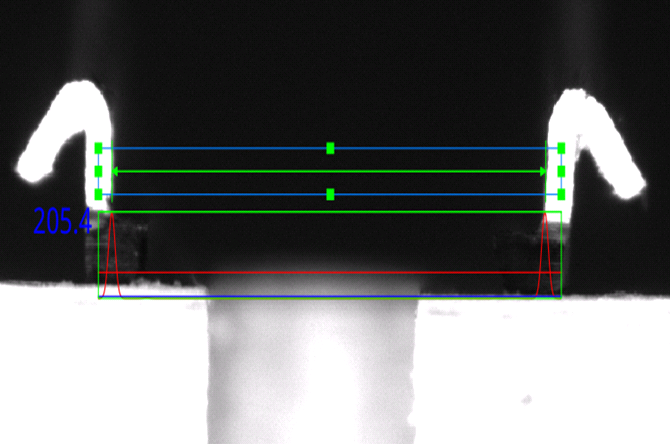

自動抓取PIN邊緣測距的視覺效果圖

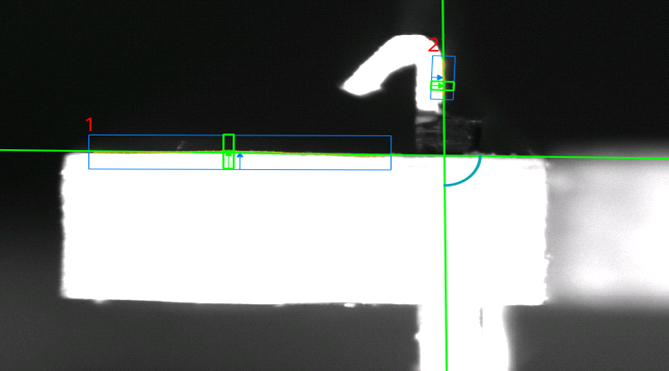

直線角度工具自動抓取兩邊測得的角度效果圖

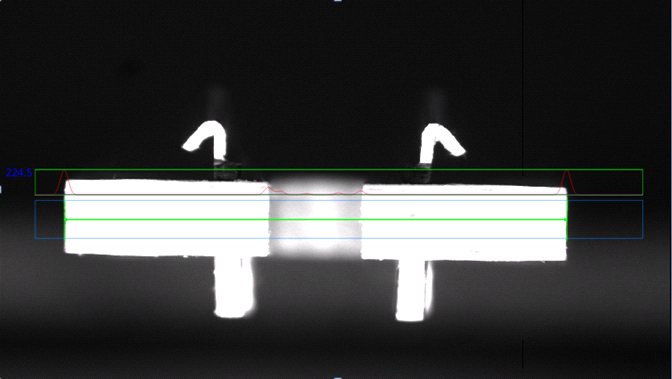

邊緣寬度工具自動抓取兩邊測距的效果圖

如果你的工業生產線中，可能需要用得上類似的機器視覺檢測方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給一個合適你的方案，然后再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
