●??型號：視覺測量技術實現汽車傳動軸的長度測量

●??類別：機器視覺產品應用

產品說明

視覺測量技術如何應用于汽車傳動軸上呢?盈泰德科技視覺測量技術這種非接觸式測量方法，對測量過程涉及到的校準、測量、結果驗證等關鍵問題的得到了突破。

視覺測量原理

通過標定板對成像系統進行標定，建立像素坐標，采集被測影像，運用軟件系統確定被測影像的像素坐標，達到檢測目的。

視覺測量實際可以分為兩個部分：標定和檢測。

該設備用于視覺測量需要具備以下要求：定焦距以定位置的成像，需要標定板處于與零件相同的平面，標定板中具有若干刻印點。

其標定的原理是將刻印點在照相機中攝取成像，每一成像點具有像素特質即在X、Y兩個方向上的像素位置，同時刻印點使用傳統的長度測量后也具有兩個幾何坐標，標定過程就是建立像素坐標與其幾何坐標之間的映射關聯。

通過標定以后，在同樣位置所攝取的零件影像就能通過像素坐標的變換為幾何尺寸，通常標定點限制為四點以上，當然點數越多，標定精度也越高。從這里也可以看出，由于校準件與測量件處于照相機同一位置，即使照相機與零件被測面不完全垂直，在成像時候造成邊緣扭曲，也可以通過校準件的校準，保證二維刻度的準確。這很大程度上減少了夾具設計及安裝調試的難度。

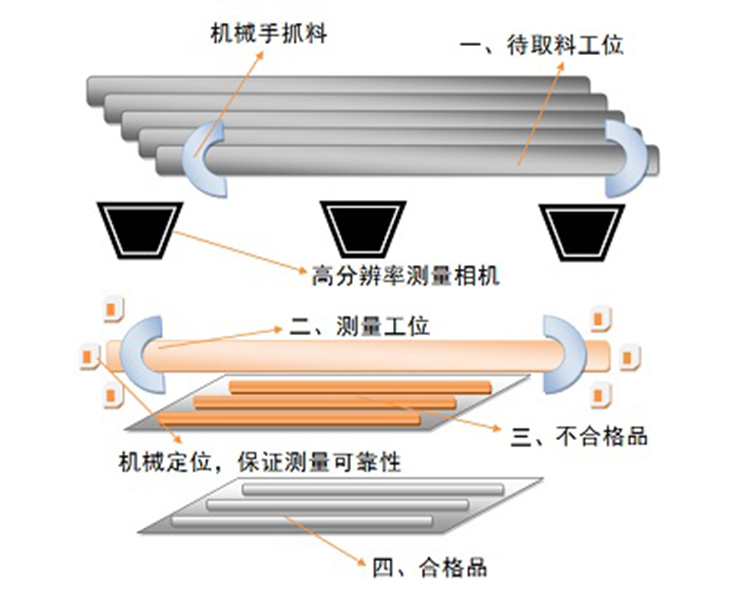

檢測過程

●? 機器人接駁自動取料

●??設備開始啟動檢測

●??移動拍照

●??測量長度結果自動分類OK/NG
