一般來說，視覺系統其中包括工業攝像機、工業鏡頭、視覺光源、圖像采集系統、圖像處理軟件、傳感器、運動控制裝置等。在我們將要了解檢測的是什么以及哪種視覺系統是合適的之前，需要確定項目的預期結構，如環境、安裝空間、運動、檢測精度、系統的速度、語言、任何第三方工具等。下面我們來了解一下，如何用工業視覺系統正確使用區域掃描攝像機。

　　工業應用兩種相機

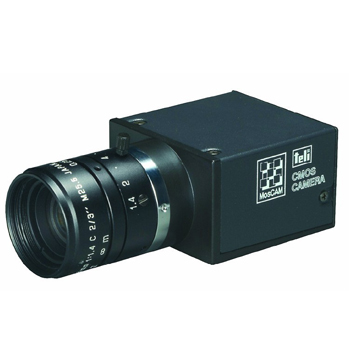

　　工業應用中使用的相機有兩種，一種是線掃描相機，另一種是面積掃描相機。我們的視覺系統使用的是后者，所以我們將引入?yún)^(qū)域掃描照相機。

　　圖像集成表面

　　當光線穿過透鏡時，就會有一個平坦的表面。

　　CCD芯片

　　一般有4種規格標明尺寸為1/2“、2/3”、1/3“。如果鏡頭小于芯片大小，捕捉圖形的形狀將看起來像一個圓。

　　聚焦長度

　　透鏡到成像表面的距離

　　透視角度

　　鏡頭可以觀察到的寬度

　　視野

　　鏡片覆蓋的有效工作區域

　　場地深度

　　視場是水平的，視場的深度是垂直的。

　　1、焦距越小，視角和視場越大，工作距離越短。

　　2、常用鏡頭有50 mm，25 mm，16 mm

　　3、在實際應用中，視覺檢測系統空間有限，需要注意工作距離。

　　4、畸變：50 mm鏡頭畸變蠻小，如果你想精確測量距離，你可以選擇一個50毫米鏡頭作為第一選擇。如果你需要檢查字符，你可以用一個焦距較小的鏡頭。

　　5、光線：工作距離越遠，照明越少，噪音越大。

　　Are掃描相機的特點

　　1、區域掃描攝像機可以讀取更多信息，包括測量面積、形狀、大小、位置，有時甚至溫度。

　　2、對于能夠保持靜止狀態或低速檢查的產品，區域掃描相機將是更好的選擇。
