一、檢測內容及要求檢測內容：

序號	檢測位置	檢測方式	是否可檢	備注
1	尺寸檢測	背光檢測	可檢	局部檢測

注明：電子元器件外觀檢查設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。

二、設備組成及主要機構設備型號：YTD-T300非標定制機 外形尺寸：900*800*1850mm 組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	盈泰德	1套
2	工業電腦	盈泰德定制	1套
3	顯示器	PHILIPS19”液晶顯示器	1臺
4	工業相機	?？?000萬工業相機	2套
5	相機調節伺服模組	盈泰德定制	2套
6	工業鏡頭	遠心工業鏡頭	2套
7	光源	定制光學自適應光源	2套
8	檢測平臺	盈泰德定制一鍵測量	1套

電子元器件外觀檢查設備外觀3D立體圖
三、樣件測試圖片:
產品正面背光檢測打光效果圖

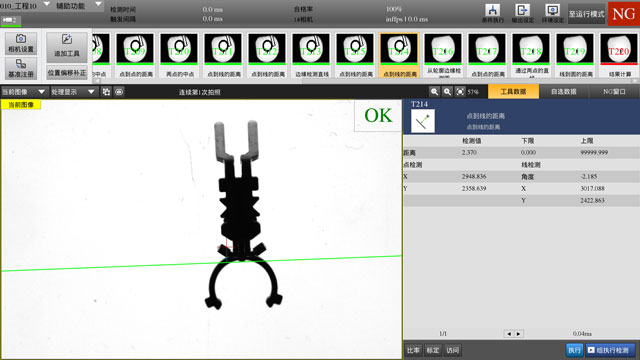

背光檢測良品分析圖： 引出中心到中心線的距離 可檢

背光檢測良品分析圖： 引出中心到端面的距離 可檢
背光檢測良品分析圖： 引腳到圓心的距離 可檢

產品側面背光檢測打光效果圖

背光檢測良品分析圖： 引腳到塑膠底面的距離 可檢

電子元器件外觀檢查設備采用工業照相機將被檢測的產品轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號，圖像處理系統對這些信號進行各種運算來抽取目標的特征。電子元器件外觀檢查設備檢測效率快、準確率高備受企業青睞。

如果你的工業生產線中需要用到類似的視覺檢測技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
